 Автор |
Сообщение |
alexs22222
Гуру
 Предупреждений : 2
|
|
| Wizenya писал(а): |
ну, 26 идёт на 24, 23 и дальше на колодке читаем Общий провод.
 |
покрупнее на какой колодке? всю схему переглядел нету не где даже 26 цифры кроме как на минусах кондериков.
от куда он идет до конденсаторов ? |
|
 |
|
 |
Wizenya
Гуру
 |
|
| ну 23 24 и 26 вместе спаяны, всмысле один провод, просто разветвляется на 23 24 и 26 |
|
| |
|
|
Wizenya
Гуру
|
|
| Ну 26 это контакт на конденсаторе, он переходит в 24-й потом 24-й идёт к следующему конденсатору, припаивается, переходит в 23, дальше по жгуту 23-й идёт к блоку питания... 26-й это просто минус на конденсаторе |
|
| |
|
|
Wizenya
Гуру
|
|
| Один и тот же провод в разных местах имеет разную маркировку, для монтажника так удобнее |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| Wizenya писал(а): |
| ну 23 24 и 26 вместе спаяны, всмысле один провод, просто разветвляется на 23 24 и 26 |
ладно пойдем проще куда 26 ушло по схеме? оно должно уйти и не к 23 а куда то на трансформатор ныряет . |
|
| |
|
|
Wizenya
Гуру
|
|
| ну разрежь жгут да посмотри куда идёт |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| Wizenya писал(а): |
| ну разрежь жгут да посмотри куда идёт |
ну так разрезал идет он к трансформатору, этот провод, но от конденсатора по схеме не 1 провод не идет к трансу. |
|
| |
|
|
Wizenya
Гуру
|
|
| он на KD7 KD8 на анод должен придти и там марка 23 будет |
|
| |
|
|
Wizenya
Гуру
|
|
| ну на трансе там может быть просто экранирующая обмотка, и на ней один выход, может он и есть. Эти магнитофоны постоянно модернизировались, а схема оставалась старой, и могут не соответствовать на плате и на схеме номера проводов. На арктуре 001 к примеру на трансформаторе на принципиальной схеме нет центрального вывода на обмотке питания усилков, а на распайке есть. Так что ничего страшного. |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| 23 есть такой провод, ))) после припаивания всех проводов по схеме один от трансформатор остается он не как не обозначен, я и думаю что он 26, если его не припаять то магнитофон не работает, нету на трансформаторе отметки 26, трансформатор снять это надо часов 5-7 разбирать магнитофон, да и бог с ним с 26, от моторов идет гул в УМ в динамиках при включении перемотки в любую сторону идет гул вращаещегося движка, это говорит об одном что в этом фильтре я гдето что то не туды воткнул . |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|

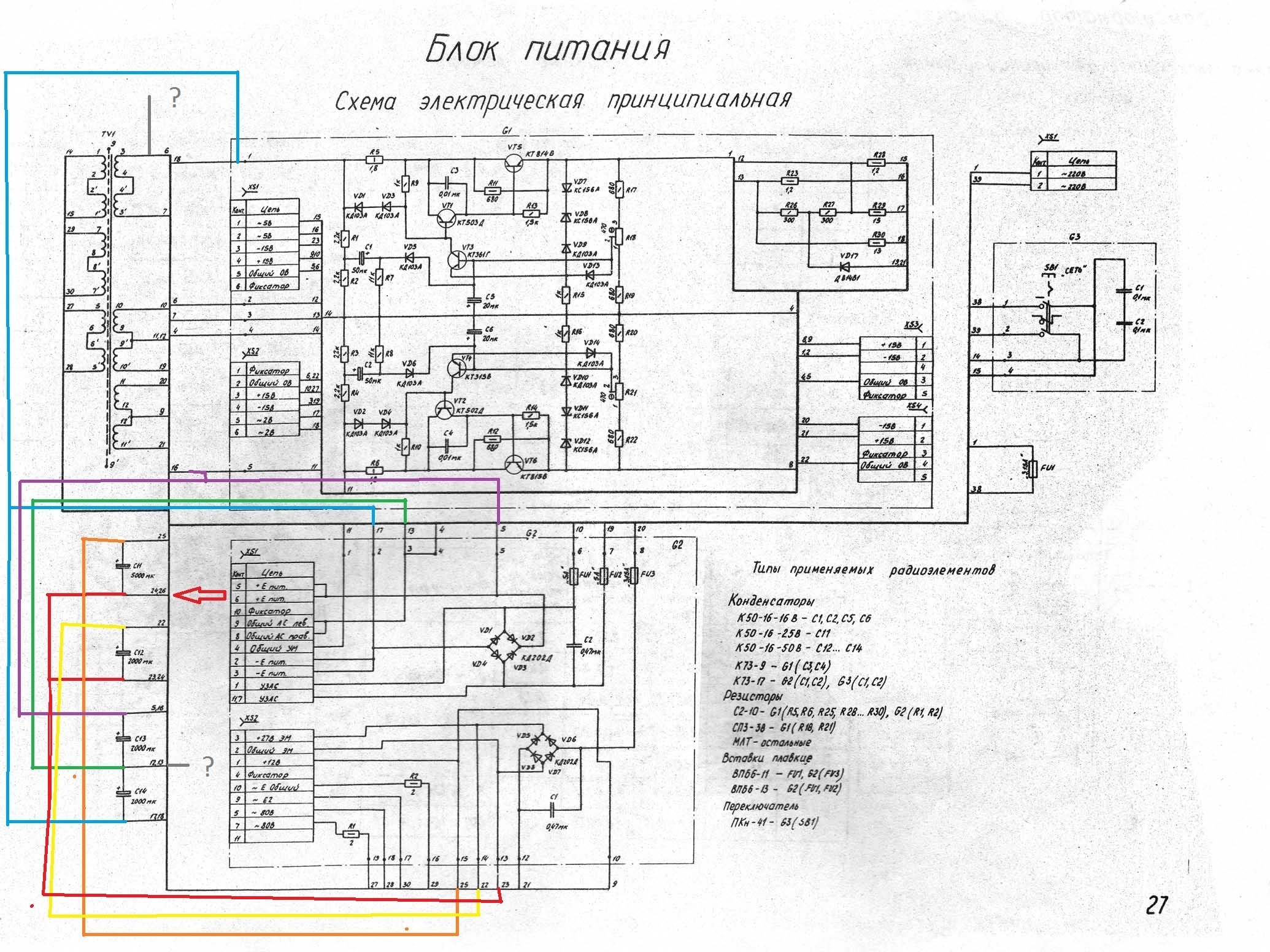

Нашёл свободный от трансформатора, в аналогичном БП но другого магнитофона и идет он блин в другое место не на 26 как я его впаял. Но и на той схеме он не обозначен.
серым цветом с вопросом, по вызваниваю указан. и идет но к +- с13 с14
Блин а тут куда его паять не пойму.
| photo20 (2).jpg |
| Описание: |
|
| Размер файла: |
842.99 KB |
| Просмотрено: |
122 раз(а) |
|
|
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| Пошукал по магазинам, хотел спланировать покупку 100 сд или двд дисков был приятно удивлен, а цены на сие все растут и растут. Беда просто да и только. А вы где берете и по чем? Может кто поделится где есть подешевле. |
|
| |
|
|
zmeeed
Эксперт
 |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
zmeeed
Спасибо изучаю. С доставкой плохо у них от 3000р, а ехать туда через всю вселенную, у кого еще есть соображения? А цена да привлекательная но вот нету фоток что и кого это тоже плохо. |
|
| |
|
|
-=GHOST=-
Гуру
 |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|

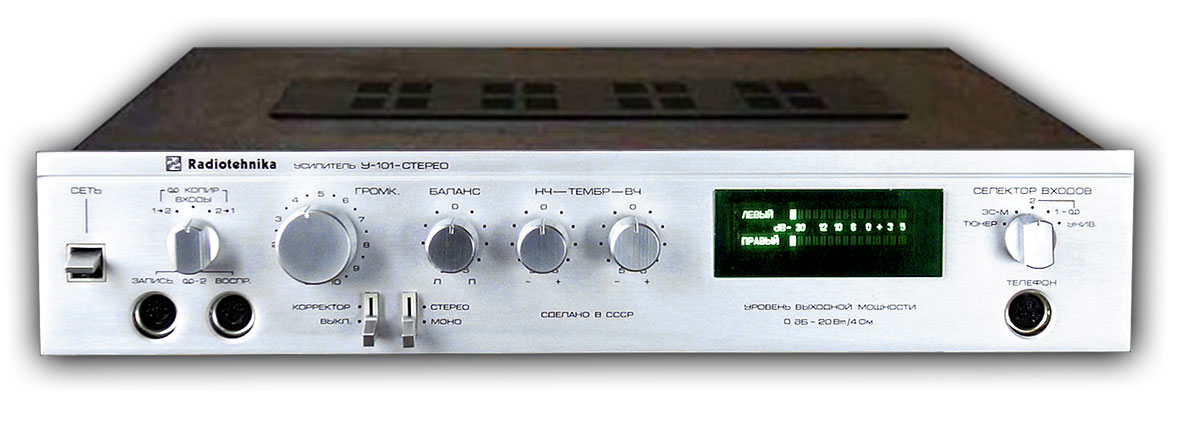

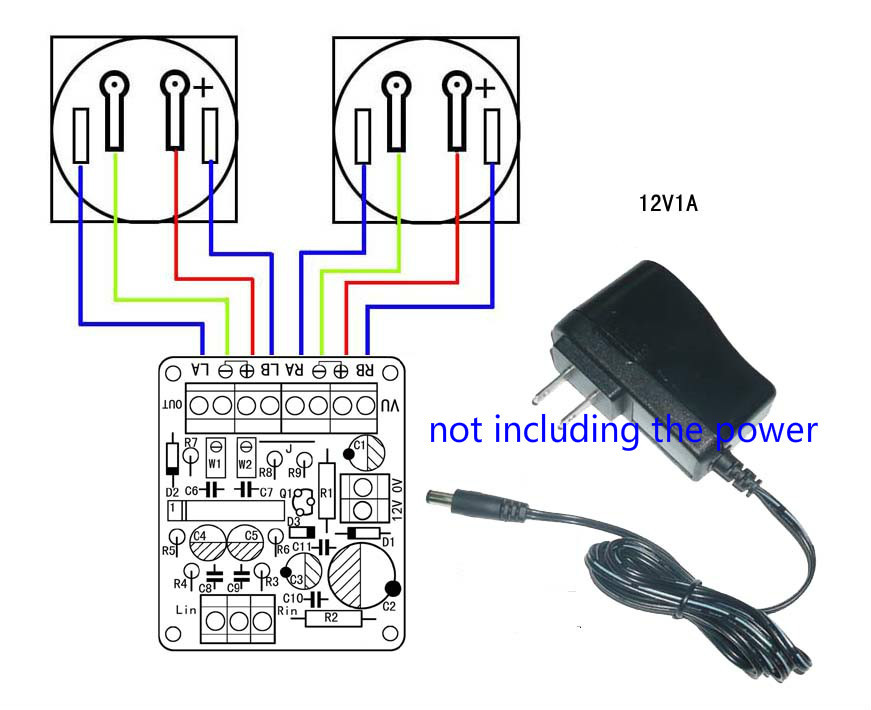

Приветствую. Есть на усилителе питание +26 и -26 вольт, мне же нужно всего +12 вольт. Как проще сделать из +26 скажем +12. Нужно подключить управление индикаторами, и тут то засада блин, Усилитель радиотехника 7101 он же у101 , +26 на индикаторе его то и заменяем.
| ifdaquht4efb8k99keh.jpg |
| Описание: |
Таким он был |
| Размер файла: |
75.41 KB |
| Просмотрено: |
98 раз(а) |
|
|
|
| |
|
|
SKALA60
Эксперт
 |
|

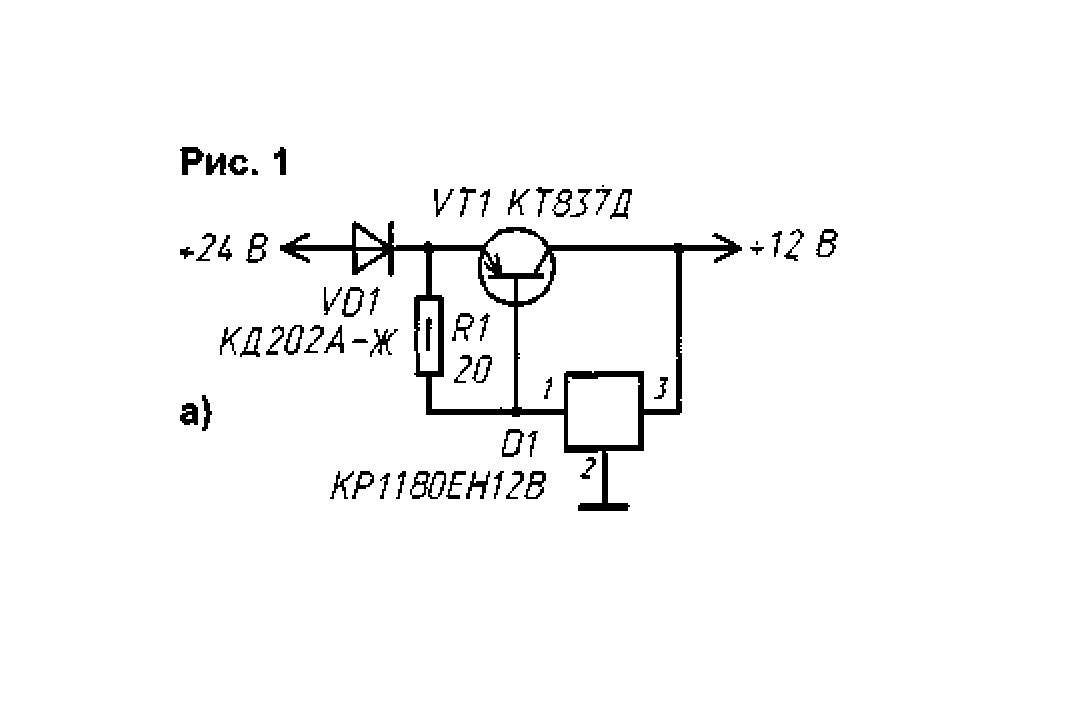

Леша, привет.Это рассмотри.
| 12.jpg |
| Описание: |
|
| Размер файла: |
43.19 KB |
| Просмотрено: |
97 раз(а) |
|
|
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| Приветствую Олег, Огромное Спасибо. Буду делать. самый то. |
|
| |
|
|
sever
Продвинутый форумчанин
|
|
Здравствуйте.
Самое простое это купить готовый модуль DC-DC Step Down.
Подобный этому.
http://www.ebay.com/itm/New-best-3A-1MHZ-DC-DC-Converter-96-Adjustable-Step-down-Supply-Module-LM2596s-/181888847427?hash=item2a596b8e43:g:UqkAAOSwFnFWDBpf
Если срочно то в Радиосфере вроде тоже есть модули но дороговато.
Ну и самому можно собрать Микросхем много, посмотрите микросхемы для DC-DC Step Down Преобразователей. Дёшего и просто MC34063, если конечно ток большой не нужен.

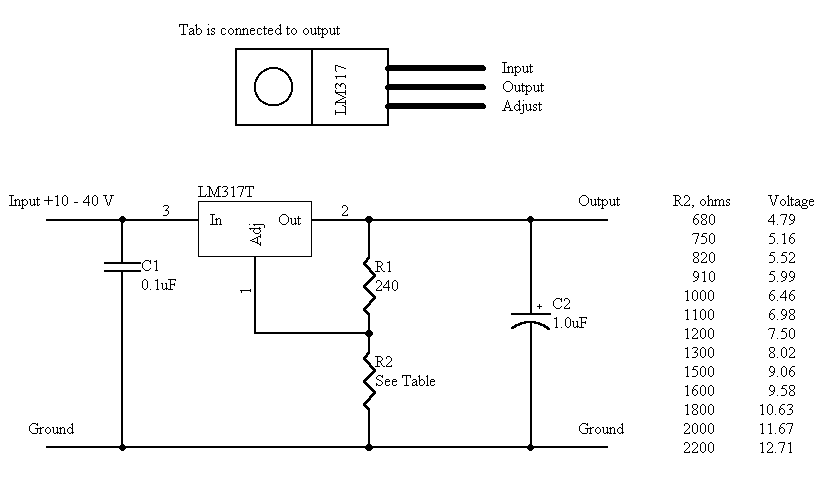

Линейный можно собрать на LM317(ток до 1,5 Ампер с радиатором), но лучше импульсный. Зачем вам печь в корпусе.

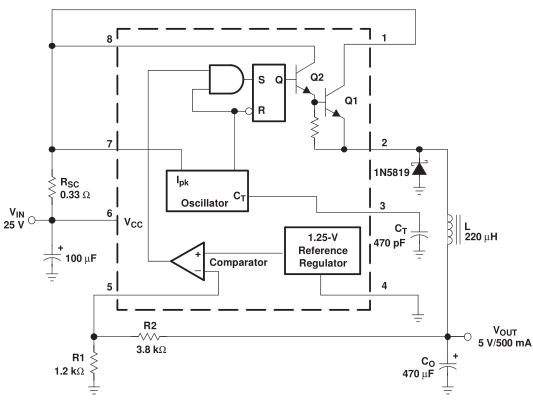

MC34063 Тут Схема с выходом 5v но калькуляторов для этой микросхемы куча. Если КПД не важно то в этой схеме просто делитель на R1,R2 заменить под выходное напряжение 12 v.
Ну и совсем без заморочек 7812. (ток так-же до 1,5 А с радиатором)
 |
|
| |
|
|
|
