Надоели провода ? Вам сюда ) Настройка WiFi ADSL маршрутизатора D-Link G604T
Для выполнения настройки потребуется:

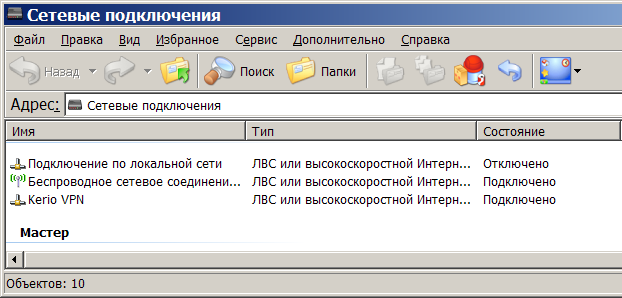

Для начала достаем беспроводную карточку и вставляем её в комп. Если Вы не уверены в своих силах, доверьте этот момент опытному человеку. За испорченное оборудование по причине излишней самоуверенности автор традиционно ответственности не несет ;-) Если вышенаписанное является непреодолимым препятствием не расстраивайтесь, в продаже имеются USB WiFi карточки. Да кстати не забудьте срисовать с карточки MAC адрес (пригодится далее). Он может быть наклеен на самой карточке, на коробке карточки. Запускаем комп, windows радостно сообщает что найдено новое оборудование. В этом месте скармливаем cd от карточки и ставим драйвера. В результате в сетевых подключениях у нас появляется беспроводное сетевое подключение. Если MAC адрес не срисовали по причине отсутствия наклеек то это можно сделать и сейчас выполнив шаманство: WinKey+R -> cmd [enter] -> ipconfig /all [enter] Из того что вывалилось выцепляем маковку беспроводного адаптера: Беспроводное сетевое соединение - Ethernet адаптер:
DNS-суффикс этого подключения . . : Описание . . . . . . . . . . . . : D-Link AirPlus G DWL-G510 Wireless PCI Adapter(rev.C) Физический адрес. . . . . . . . . : 00-19-XX-XX-XX-XX Dhcp включен. . . . . . . . . . . : нет

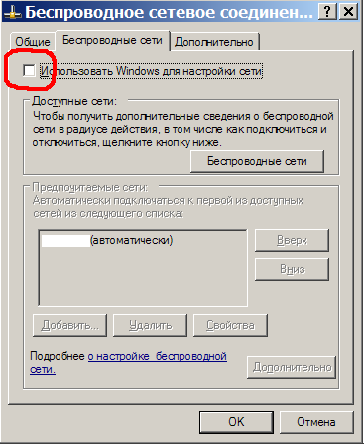

WinXP SP2 в принципе уже умеет довольно сносно понимать WiFi сети. Чем пользоватся “родным” виндовым сервисом либо утилитой производителя карточки решать Вам. Выбор производится следующим образом. По правой кнопке выбираем свойства беспроводного соединения.
При таком варианте используется утилита производителя сетевой карты. Даблклик по иконке D-Link
в трее

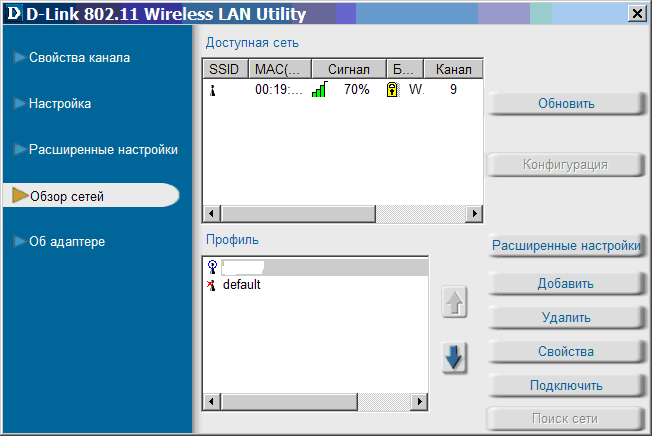

И выбираем обзор сетей. В идеале список сетей окажется пустым. Что нам собственно и надо ;)
Если в списке буду присутствовать “вражеские” сети то желательно просмотреть какие каналы занимает(ют) враги. Для этого достаточно передвинуть вправо ползунок и утилита сообщит какой канал использует чужая сеть. Для чего это нужно ? например если враг живет на 6-м канале мы выбираем 1 или 11 дабы не было пересечения. К данному моменту мы уже выяснили что творится в эфире. Можно приступать к настройке нашего маршрутизатора.

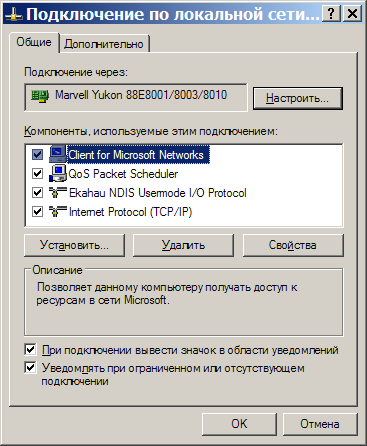

Тут нам пригодится проводное подключение. Втыкаем пачкорд (должен быть в комплекте) в свободный порт маршрутизатора. По умолчанию IP адрес роутера 192.168.1.1 Из сетевых подключений заходим в настройки подключения по локальной сети.
Далее в свойства Internet Protocol (TCP/IP)

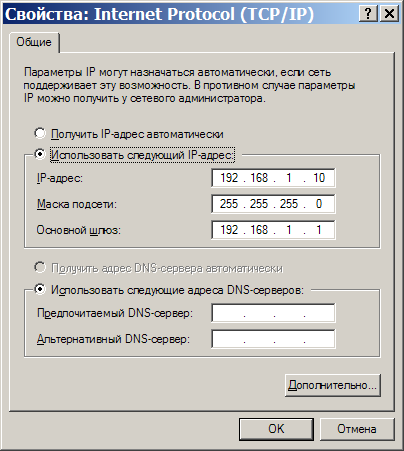

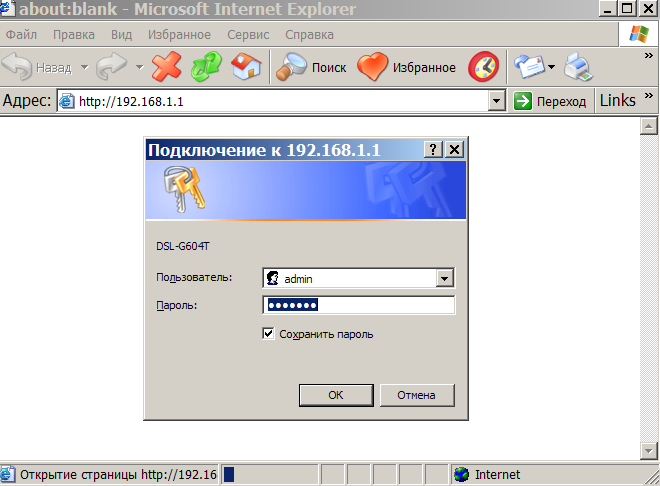

Забиваем IP адрес как на картинке. Открываем Internet Explorer и в строке адреса набираем http://192.168.1.1

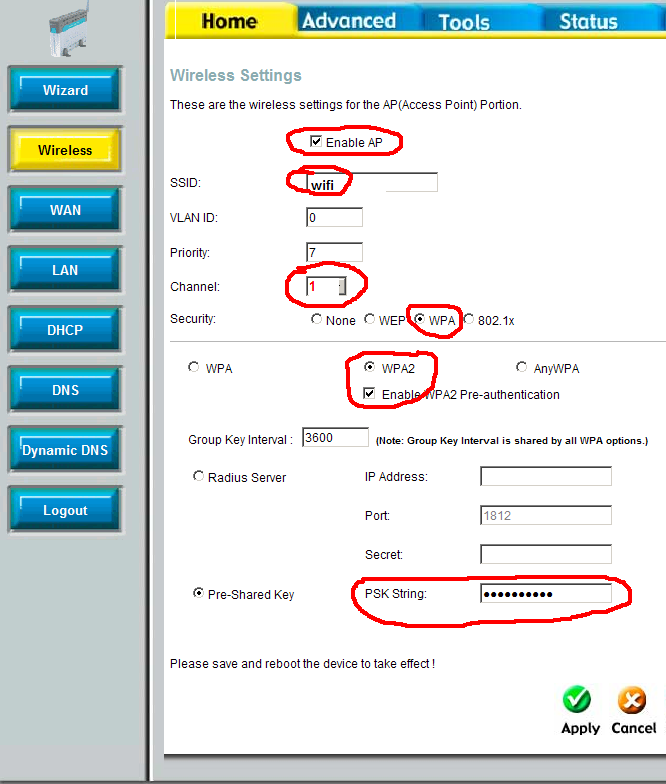

Имя пользователя и пароль по умолчанию admin. Т.е. в оба поля забиваем admin. Выбрав закладку Wireless попадаем в настройки беспроводной точки доступа.
Enable AP – Данный крыжик включает/выключает точку доступа. Нам радио надо так что крыжик выбираем ) SSID – в это поле забиваем имя нашей беспроводной сети. Channel – выбираем канал на котором будет работать точка доступа. Если в эфире чисто выбираем допустим 1 канал. Если в эфире есть сети то как уже писал выше надо выбирать из непересекаемых каналов 1/6/11 Security – эта надпись известна по охранникам ) в данном случае выбирается модель шифрования. Соотно выбираем WPA , WPA2 и крыжим пре-авторизацию. Т.к. Radius сервер дома нам нафиг не нужен выбираем Pre-Shared Key PSK String в данном случае ключик для шифрования нашей беспроводной сети. Придумайте и забейте в латинской раскладке ключик. Желательно не менее 6 символов. Запоминаем ключ – он нам ещё пригодится. Нажимаем Apply и примерно минуту ждем пока маршрутизатор вернется из перезагрузки.

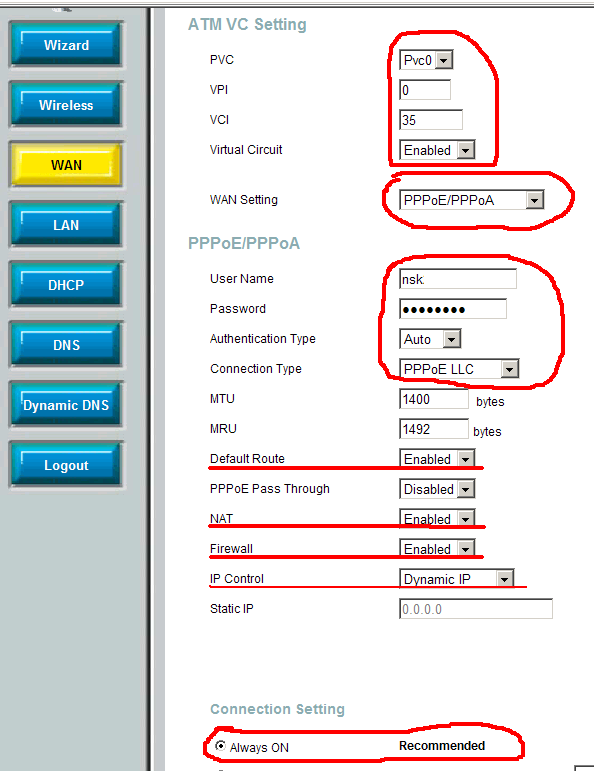

Опять заходим в админку. На этот раз нас интересует закладка WAN. Это собственно настройка ADSL модема.
Параметры PVC/VPI/VCI забиваем согласно листа регистрации что нам дали при подключении. User Name и Password забиваем согласно всё того же листа. Nat – включаем. Firewall – включаем Connection Settings: Always ON – говорит о том что линк в Интернет у нас всегда должен быть живым. Опять Apply и ждём ребута. Закладку Lan можно просмотреть и убедится что IP маршрутизатора 192.168.1.1/24 Закладка DHCP – пожалуй выберем вариант работы No DHCP (Apply, перезагрузка) Закладка DNS
Забиваем DNS сервера. Они тоже есть в листе регистрации. (Apply , reboot) Dynamic DNS – без надобности так что Disable DDNS Server.

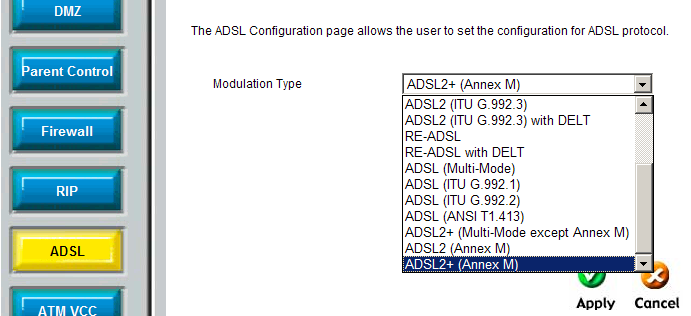

Далее сверху выбираем Advanced, слева ADSL. Здесь у нас есть возможность выбирать тип модуляции

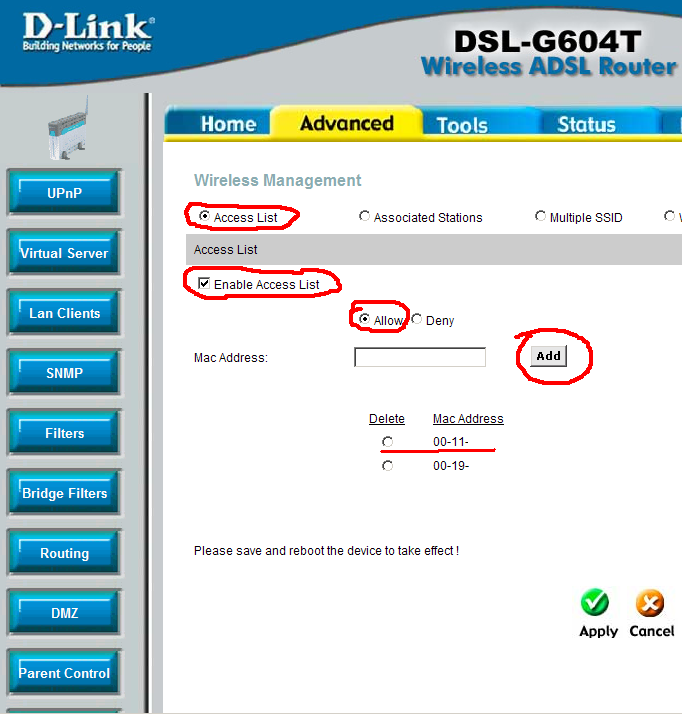

Выбираем необходимый тип модуляции (спросить по 062 если терзают сомненья ;) Опять Apply, reboot Там же в Advanced, Wireless Management
Т.к. сеть беспроводная надо всеми доступными способами пытаться себя обезопасить. Выбрав крыжик Enable Access List, забив в поле Mac Address маковку нашей беспроводной сетевой платы ( тот что мы выцепляли в начале инструкции) Обязательно топаем на Add. В списке появляется маковка которую точка пустит к себе подключится. Если у Вас настольный комп и допустим ноут то забивать надо адреса всех устройств которые будут пользоваться точкой доступа. Т.е. кто не попал в список – враги, и обслуживать точка их не будет ) Apply, reboot. (потерпите, уже почти всё )))

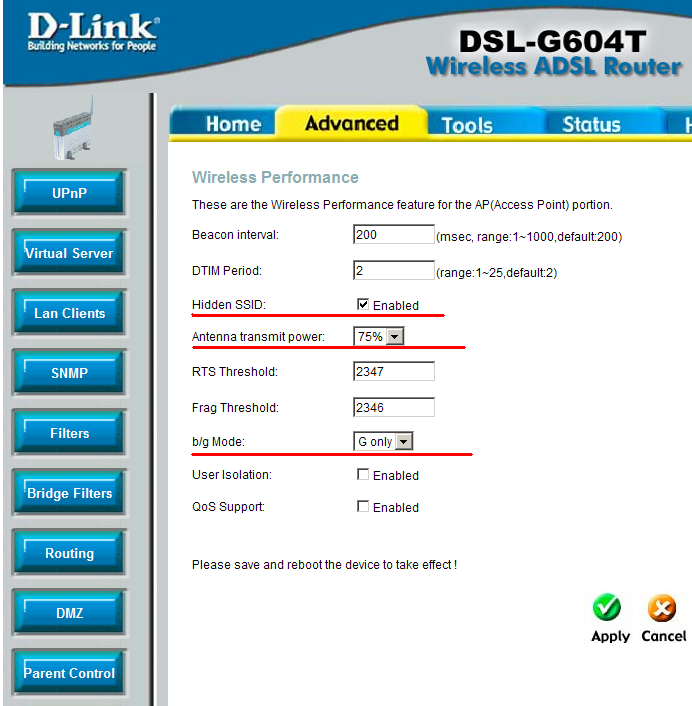

Всё там же Advanced только теперь Wireless Perfomance
Итак что мы здесь имеем. Hidden SSID – enabled (только не говорите что автор параноик ))) Данная настройка “прячет“ передачу в эфир имя нашей беспроводной сети. Т.е. пионер с буком у соседа даже не будет знать названия сети в эфире ( от не пионера с тем же нетстамблером не спасет к сожалению ) Antenna transmit power – регулировка мощности передатчика точки доступа. Т.е. если точка и клиент находятся в одной комнате – можно понижать ( в разумных пределах понятно) ежели нужно покрытие в дальнем сортире – ну тут без вариантов скорее всего 100% пригодится. b/g Mode – выбор стандарта в котором точка будет обслуживать клиентов. b – стандарт до 11Mb , g – 54Mb. Соот-но если у нас все клиенты умеют g стандарт то его и выбираем. Если пользуем раритет b стандарта – то выбираем mixed . Apply , reboot Ну собственно практически всё готово. Отключаем провод. Прячем рутер в дальний угол где через сплиттер из комплекта цепляем к телефонной линии. Включаем железку и смотрим на лампочки. При нормальной работе горит Power, мигает Status, горит adsl (мигает при активности) и горит WLAN (мигает при активности) Открываем утилиту настройки беспроводной карточки

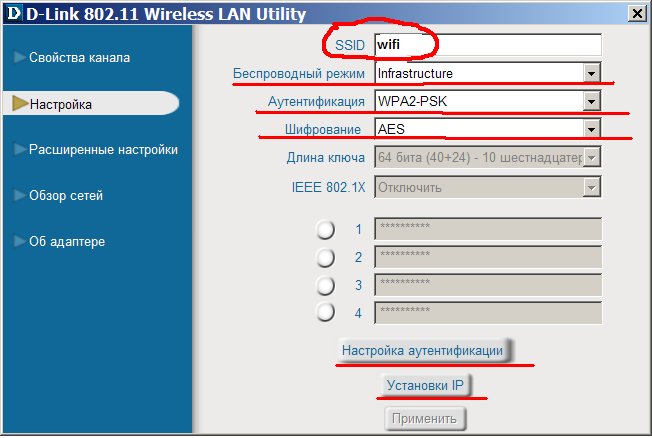

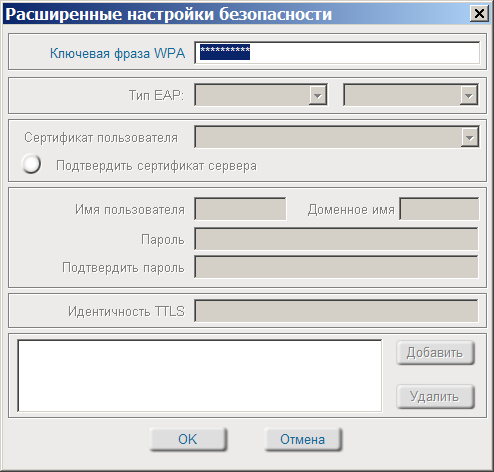

Выбираем параметры безопасности согласно экрану. Под кнопкой настройки аутентификации спрятался пароль сети

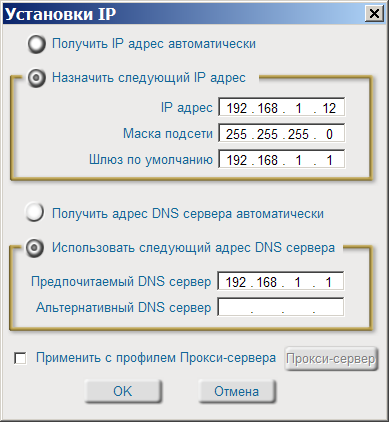

Это тот самый который мы придумали не менее 6 символов и забили латиницей в точку доступа. Забиваем его и говорим ok Далее установки IP

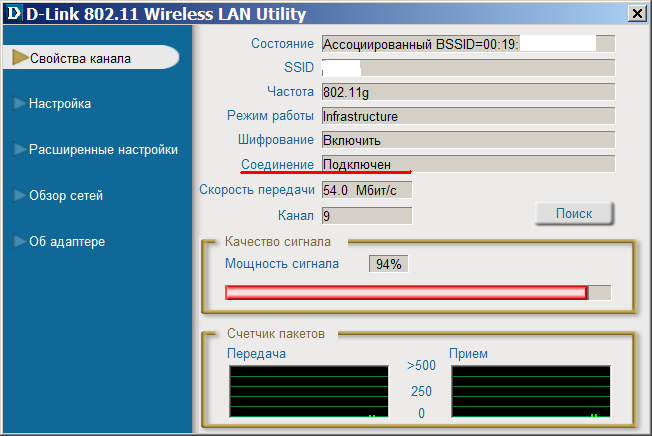

Если маршрутизатор остался по умолчанию в 1-й подсетке то и IP настраиваем как то так. OK, применить. Теперь карточка и точка должны снюхаться. В результате на статистике получаем похожую картинку
Дополнительно можно проверить пингами. Запускаем Win+R –>cmd -> ping 192.168.1.1 C:\Documents and Settings\hawk>ping 192.168.1.1
Обмен пакетами с 192.168.1.1 по 32 байт:
Ответ от 192.168.1.1: число байт=32 время=1мс TTL=255 Ответ от 192.168.1.1: число байт=32 время=1мс TTL=255 Ответ от 192.168.1.1: число байт=32 время=1мс TTL=255 Ответ от 192.168.1.1: число байт=32 время=2мс TTL=255
Статистика Ping для 192.168.1.1: Пакетов: отправлено = 4, получено = 4, потеряно = 0 (0% потерь), Приблизительное время приема-передачи в мс: Минимальное = 1мсек, Максимальное = 2 мсек, Среднее = 1 мсек.

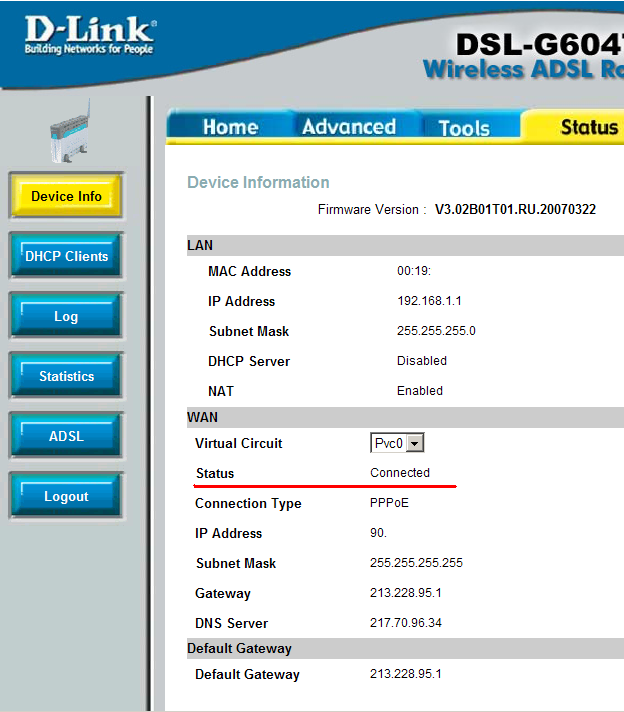

Пробуем открыть админку из Internet Explorer. Ну и посмотрим Status устройства
Если видим Connected то можно сёрфить по инету или открывать пиво/лимонад в честь успешной настройки )
p.s. инструкция написана применительно к последней прошивке маршрутизатора. Инструкции по прошивке доступны на www.dlink.ru Как впрочем и сами прошивки на ftp://ftp.dlink.ru/pub/ADSL/DSL-G604T/Firmware/
(с) by cyberhawk |
