Помогите собрать делитель импульсов на 10.
Ответить на тему    Форум АДСЛ КлубаЦИФРОВОЙ ФЛЕЙМ :)ПРОГРАММИРОВАНИЕ
Автор Сообщение
evgen8882
Продвинутый форумчанин
Предупреждений : 2
СообщениеДобавлено: Вт 27-01-15 : 13-27    Заголовок сообщения: Помогите собрать делитель импульсов на 10. Ответить с цитатой

Всем привет, извиняюсь если ошибся веткой. Вообщем проблема такая. Нужно собрать делитель частоты на 10 для авто.При подключении спидометра возникла проблема, он при 18кмч показывает 180. Сигнал беру с датчика(Там стоит обычный индуктивный датчик (2х проводной) ) выходного вала на автомате, но частота импульсов там в 10 раз выше чем надо. форма импульса подходящая нужно изменить только частоту
Вроде смемка не сложная, но я не дружу с микросхемами.

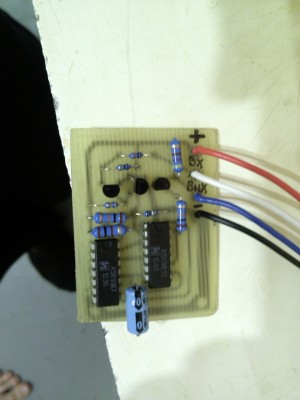

Должно получится примерно как на фото



 Описание:
 Размер файла:  214.34 KB
 Просмотрено:  573 раз(а)


 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение
ATX555
Гуру
СообщениеДобавлено: Вт 27-01-15 : 14-19    Заголовок сообщения: Ответить с цитатой

На фото что-то дофига элементов.
Скорее всего, всё-же приводят входной сигнал к цифровому виду, а потом уже делят его частоту. И, на выход тоже могут посылать что-то усиленное по току.
А просто разделить частоту можно декадным делителем, вроде 176ИЕ2 или 561ИЕ8 - там питание, вход и выход.
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение
evgen8882
Продвинутый форумчанин
Предупреждений : 2
СообщениеДобавлено: Вт 27-01-15 : 15-45    Заголовок сообщения: Ответить с цитатой

Пишут что там еще что то впаивают чтобы не создавать помехи сигналу который в мозг идет от датчика.
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение
woddy
Гуру
Предупреждений : 1
СообщениеДобавлено: Вт 27-01-15 : 17-45    Заголовок сообщения: Ответить с цитатой

561ие8, ИЕ10, ИЕ14,.. подойдут смотря что есть в наличии. на вход RC цепочку и стабилитрон
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение Посетить сайт автора
evgen8882
Продвинутый форумчанин
Предупреждений : 2
СообщениеДобавлено: Вт 27-01-15 : 18-12    Заголовок сообщения: Ответить с цитатой

Стабилизатор вот такой пойдет?
http://www.kontest.ru/catalog/item/251605
И нужен еще конденсатор с резистором?
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение
Serj
Гуру
СообщениеДобавлено: Вт 27-01-15 : 18-24    Заголовок сообщения: Ответить с цитатой

https://f-a.d-cd.net/31a0b9u-960.jpg
https://www.drive2.ru/b/288230376152177206
Это то что на фото в первом сообщении.
Последний раз редактировалось: Serj (Вт 27-01-15 : 18-27), всего редактировалось 1 раз
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение   Номер ICQ
woddy
Гуру
Предупреждений : 1
СообщениеДобавлено: Вт 27-01-15 : 18-27    Заголовок сообщения: Ответить с цитатой

ну вот по схеме и делать... хотя вместо двух микросхем проще поставить одну (ие14 например)
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение Посетить сайт автора
VictorNsk
Гуру
СообщениеДобавлено: Вт 27-01-15 : 20-15    Заголовок сообщения: Ответить с цитатой

Удалено.Последний раз редактировалось: VictorNsk (Вт 27-01-15 : 21-01), всего редактировалось 1 раз
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение Отправить e-mail
evgen8882
Продвинутый форумчанин
Предупреждений : 2
СообщениеДобавлено: Вт 27-01-15 : 20-24    Заголовок сообщения: Ответить с цитатой

А вот на схеме R9 20, R6 220, R5 470
20, 220 , 470 это номиналы резисторов в кОм ?
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение
Serj
Гуру
СообщениеДобавлено: Вт 27-01-15 : 20-56    Заголовок сообщения: Ответить с цитатой

R9 двадцать килоом, R6 двести двадцать килоом, R5 четыреста семьдесят Ом. Если к числу на схеме приписана буковка К , то написано количество килоом, число без буквы или с буквой Е , это в омах.
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение   Номер ICQ
evgen8882
Продвинутый форумчанин
Предупреждений : 2
СообщениеДобавлено: Ср 28-01-15 : 07-11    Заголовок сообщения: Ответить с цитатой

Благодарю)
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение
Wizenya
Гуру
СообщениеДобавлено: Ср 28-01-15 : 10-35    Заголовок сообщения: Ответить с цитатой

К470 (или К47) - 470 Ом, 4К7 - 4,7 килоОм, 470К - 470 килоОм, тут К выступает в качестве запятой, так же М - в мегаОмах, или Е - в Омах. Нет никаких букв, просто число, например 100 - сто Ом
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение   Номер ICQ
