miginRUN
Продвинутый форумчанин
 |
|
Привет, есть электронщики?

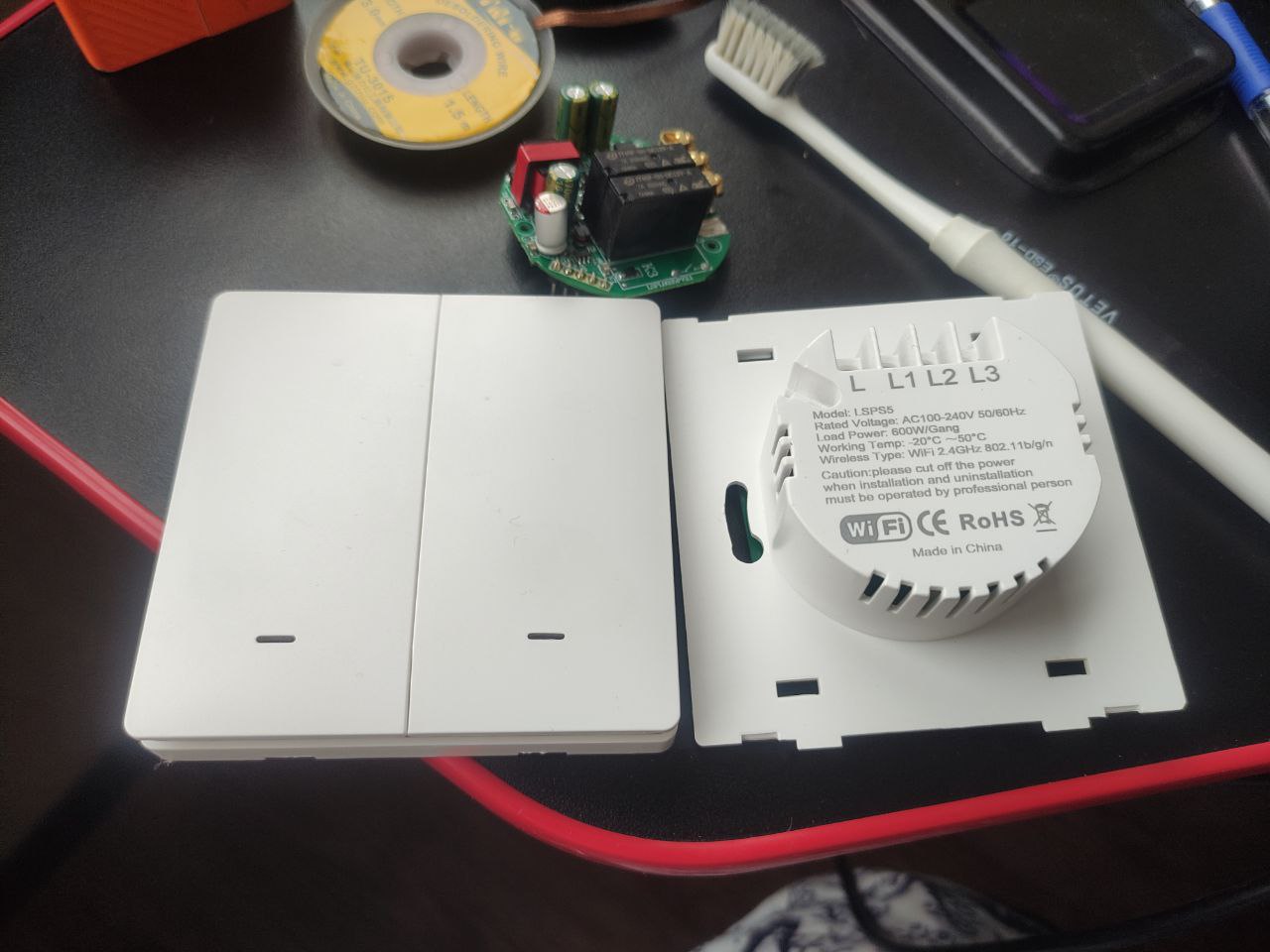

есть wifi выключатель без нуля и 2 линии (точечные светильники и люстра 100-150 ватт (светодиодная, китайская, с пультом))
Проблема - перестаёт работать канал на люстру (нагрузочный резистор висит на первом канале, на точечном светильнике). Уже 2й по счёту перестаёт работать. Таких выключателей в доме штук 6, но ломается именно в зале на люстру кнопка.

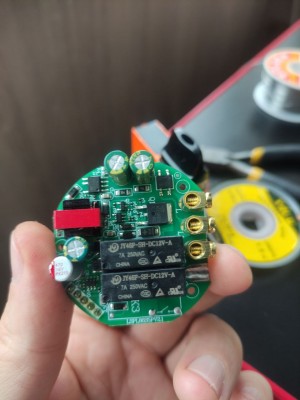

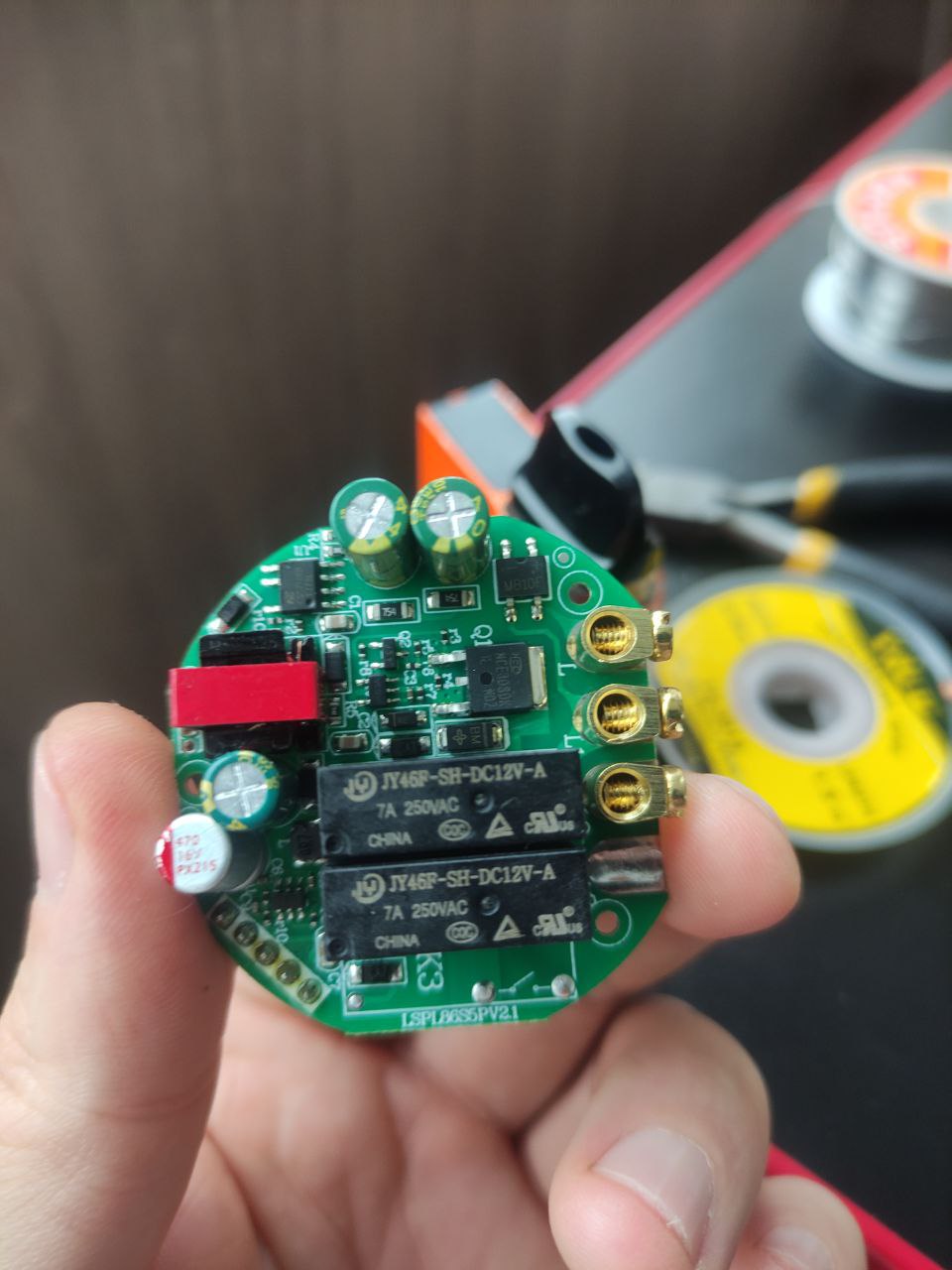

Сфотал схему и у меня подозрение на деталь jy46f-sh-dc12v-a
но они только в китае и стоят дорого. Есть аналог в тут?
Или не эта деталь сгорела?
Или кто может подскажет электронщиков в районе Золотой Нивы?
| photo_2023-11-27_11-55-36.jpg |
| Описание: |
|
| Размер файла: |
113.37 KB |
| Просмотрено: |
37 раз(а) |
|
| photo_2023-11-27_11-42-42.jpg |
| Описание: |
|
| Размер файла: |
115.82 KB |
| Просмотрено: |
55 раз(а) |
|
|
|
 |
|
 |
miginRUN
Продвинутый форумчанин
|
|
| хотя, блин, при подаче 12 вольт оба щёлкают и замыкаются. дичь какая то. Ща соберу тестовый стенд для проверки. |
|
| |
|
|
ATX555
Гуру
|
|
| miginRUN писал(а): |
подозрение на деталь jy46f-sh-dc12v-a
но они только в китае и стоят дорого. |
Это обычное реле!
Можно ставить любое на эти параметры, но подходящее по размерам.
У вас на 7А (номинальный ток), что при пусковом токе светодиодной люстры 100-150Вт - совсем без запаса - контакты могут обгорать.
Можно в БУ бесперебойниках поискать или новые в магазинах на напряжение управления 12V и ток-напряжение коммутации 10А-250В
Можно просто любых размеров реле подключить проводками, чтоб убедится - в нём дело или нет.
Но раз уже не первый - скорее всего в нём... |
|
| |
|
|
CoMpOsTeR
Эксперт
 |
|
| miginRUN писал(а): |
| дичь какая то. Ща соберу тестовый стенд для проверки. |
Собирать "тестовый стенд" для извлечённой платы из корпуса и подключение её к 220В, когда особо в этом не смыслишь - вот это действительно "ДИЧЬ".
Током из-за невнимательности ударяет и профессионалов, так что лучше себя поберечь.
Не зря же ищете того, кто сможет починить.
То, что второе такое устройство вышло из строя - это уже говорит о его качестве или качестве подключаемых устройств.
Может всё оказаться гораздо проще - плохой контакт или его отсутствие между платой и латунным зажимом провода.
Вот тут, как я понимаю, такой пример и описан для похожего устройства, как и вас: drive2.ru/b/631496533027587781/?ysclid=lpgurdemgv459531132
Там латунный винтовой зажим держится на плате на честном слове, так как при пайке он не был залужен и олово к нему не пристало.
| miginRUN писал(а): |
У вас на 7А (номинальный ток), что при пусковом токе светодиодной люстры 100-150Вт - совсем без запаса - контакты могут обгорать.
Можно в БУ бесперебойниках поискать или новые в магазинах на напряжение управления 12V и ток-напряжение коммутации 10А-250В |
Я, конечно, верю, что импульсный блок питания может давать искру при включении с разрушением контактов. Часто вижу искру и обгорание контактов при включении импульсных БП. Но такое бывает не у всех импульсных БП, так что тут дело и в конкретном экземпляре. Только заменой реле это особо не решится. Рано или поздно, опять будет либо залипание, либо потеря контакта. В случае искры чаще может быть именно сваривание контакта, а не его отсутствие, а у вопрощающего именно отсутствие контакта.
Так что, первым делом, надо проверить надёжность контакта латунного зажима и платы, как по ссылке выше. Пропаять.
У меня в стабилизаторе питания APC контакты в реле неоднократно сваривались. Замена реле на аналогичное не помогала, всё повторялось снова. Так что если дело у вас в реле, его замена на новое может не решить проблему, а быть всего лишь временной мерой.
Про 220В уже сказал. На столе никаких манипуляции с 220В не делать. Тот же латунный винтовой контакт с подключёнными 220В может отвалиться от платы и упасть на руку. Вся проверка с 220В только тогда, когда всё засунуто там, где должно быть - в стену. |
|
| |
|
|
ScarletWind
Save this world
 Предупреждений : 3
|
|
miginRUN
Лучше вызови электрика. Пусть проверит всё целиком. И впредь не экспериментируй над сетью всякими кнопками, гаджетами и т.д. Помни, китайцам нет дела до твоего благополучия. А чтобы устроить короткое замыкание достаточно лишь одного кривого девайся. И это даже без учёта кривый рук самого смелого экспериментатора.  |
|
| |
|
|
CoMpOsTeR
Эксперт
|
|
| ScarletWind писал(а): |
| Лучше вызови электрика. Пусть проверит всё целиком |
Я посоветую просто выкинуть все эти штуки-дрюки-WiFi, без которых как-то обходились ранее.
Должен напрячь сам факт того, что есть устройство, которое постоянно включено в 220В когда тебя нет дома.
Что мы видим конкретно в этом образце, да и, наверное, не только у этого китайского производителя?
А мы видим пластиковую горючую рамку, которая вставляется в стену. На стене, наверное, чаще всего обои или подобная горючая отделка...
Раньше в инструкциях было крупными буквами написано: "Не оставляйте включённые электроприборы без присмотра!".
Бывает смотрю розетки/выключатели, так там тоже есть модели, где рамка из пластика. Да хоть бы дешёвая серия у того же якобы хорошего хранцузского LEGRAND. Уж что, а пластиковая рамка - это само по себе плохой выбор. При пластиковой рамке, в случае нагрева до красна при КЗ, не будет ничего, что хоть как-то сдержит это всё внутри, хотя и сами подрозетники теперь пластиковые.
Раньше-то оно как было у нас?
Никаких подрозетников не было, а розетка/выключатель просто фиксировались в бетонной стене. Сами розетки и выключатели изготавливались из карболита, который у нас ещё при царе в 1914-м синтезировали. Он хоть и хрупкий, но термостойкий и не горит. Теперь из карболита в России никто не производит, ведь для его производства нужно более серьёзное химическое оборудование, чем какие-то штамповочные термоаппараты из полимера.
В том же известном строймаге Л-М, осматривая розетки, увидел, что только у одного китайской марки основа, на которую крепятся контакты, изготовлены из какой-то керамики, а у остальных какие-то пластики, в том числе и у наших производителей.
| ScarletWind писал(а): |
| Помни, китайцам нет дела до твоего благополучия. |
Теперь бы ещё список тех, кому "есть дело до твоего благополучия", чтобы покупать только 100% хорошее и надёжное, да ещё и ДЁШЕВО!. Но вряд ли такой список мы увидим.
Нужно прекратить ввоз любой иностранщины, "от и до".
Производить своё, родное, надёжное, дешёвое... |
|
| |
|
|
ScarletWind
Save this world
Предупреждений : 3
|
|
| Цитата: |
Нужно прекратить ввоз любой иностранщины, "от и до".
Производить своё, родное, надёжное, дешёвое... |
В сытые нефтяные годы можно было рискнуть и устроить шоковую терапию. Поднять пошлины на ввоз определённых импортных товаров до такого уровня, чтобы ввозить оставалось бы выгодно, но производить у себя было бы в разы дешевле. В России немало умных, предприимчивых и даже честных людей, которые бы быстро сообразили и наладили производство. Но подобную вещь смогло бы провести только государство. А государство у нас насквозь коррумпированное, так что... Попробовать перейти на собственное производство сегодня привело бы к коллапсу всей экономики (того, что от неё осталось). |
|
| |
|
|
miginRUN
Продвинутый форумчанин
|
|
| ненене, на весу ничего не делал, воткнул в подрозетник - работает, но иногда реле залипает. перепаяю их оба как найду в рознице у нас. |
|
| |
|
|
|
