Немного припозднился, но все же отпишусь:
Возможность создавать профайлы ADSl2+ Annex-M на DSLAM с версией прошивки MA5600V300R002 есть
Для этого необходимо в параметрах adsl line-profile создать профайл
ADSL2+ с transmission mode именно 0: All (G992.1~5,T1.413) и form of
transmit rate adaptation in downstream 1-adaptAtStartup, а на модеме
принудительно включить ADSL2+ Annex-M.
| Код: |
MA5600-ATC52(config)#adsl line-profile add 998
Start adding profile
Press 'Q' to quit the current configuration and new configuration will be
neglected
>ббDo you want to name the profile (y/n) [n]:y
>ббPlease input profile name:16M_AnxM
> Please choose default value type 0-adsl 1-adsl2+ (0~1) [0]:1
> Will you set basic configuration for modem? (y/n)[n]:y
Note: Setting to these mode of G992.3~5 will lead that the adsl ports that are
not support adsl2+ not be activated
ADSL transmission mode:
> 0: All (G992.1~5,T1.413)
> 1: Full rate(G992.1/3/5 or T1.413)
> 2: g.lite(G992.2/4) (ADSL over ISDN board doesn't support g.lite mode)
> 3: T1.413(ADSL over ISDN board doesn't support T1.413 mode)
> 4: g.dmt (G992.1/3/5)
> 5: g.hs (G992.1~5, G992.5 is prior)
> 6: G992.1
> 7: G992.2
> 8: G992.3
> 9: G992.4
> 10:G992.5
> 11:ADSL all (G992.1~2,T1.413)
Please select (0~11) [0]:0
> Trellis mode 0-disable 1-enable (0~1) [1]:
> Downstream channel bit swap 0-disable 1-enable (0~1) [1]:
> Upstream channel bit swap 0-disable 1-enable (0~1) [1]:
> Please select channel mode 0-interleaved 1-fast (0~1) [0]:
> Will you set interleaved delay? (y/n)[n]:
>ббPlease select form of transmit rate adaptation in downstream:
> 0-fixed 1-adaptAtStartup 2-adaptAtRuntime (0~2) [1]:
> Will you set SNR margin for modem? (y/n)[n]:
> Will you set parameters for rate? (y/n)[n]:y
> Minimum transmit rate in downstream (32~32000 Kbps) [32]:
> Maximum transmit rate in downstream (32~32000 Kbps) [24544]:16384
> Minimum transmit rate in upstream (32~6000 Kbps) [32]:
> Maximum transmit rate in upstream (32~6000 Kbps) [1024]:2048
Add profile 998 successfully |
Тогда модем законнецтится на Annex-M
| Код: |
MA5600-ATC52(config-if-adsl-0/1)#display line operation 60
It will take several minutes, and console may be timeout, please use command
idle-timeout to set time limit
Are you sure to continue? (y/n)[n]:y
MA5600-ATC52(config-if-adsl-0/1)#
----------------------------------------------------------
Channel mode : Interleaved
Downstream channel bit swap : Enable
Upstream channel bit swap : Enable
Trellis mode : Enable
Standard in port training : G992.5-Annex M
Downstream channel rate(Kbps) : 16380
Downstream max. attainable rate(Kbps) : 23884
Downstream channel SNR margin(dB) : 13.8
Downstream interleaved channel delay(ms) : 7
Downstream channel attenuation(dB) : 13.0
Downstream total output power(dBm) : 7.7
Upstream channel rate(Kbps) : 2044
Upstream max. attainable rate(Kbps) : 2418
Upstream channel SNR margin(dB) : 11.0
Upstream interleaved channel delay(ms) : 3
Upstream channel attenuation(dB) : 0.0
Upstream total output power(dBm) : -0.1
----------------------------------------------------------
G992.1 : G.dmt
G992.2 : G.lite
G992.3 : G.dmt.bis
G992.5 : G.dmt.bisplus |
Правда на длинных линиях он не линкуется, так и должно быть?
PS: Annex L я так понял этот модем не поддерживает, поскольку в меню Basic -> ADSL Mode нет такой опции. Версия HW модема 3.7.9.98 (Firmware Release), софта V100R002B020 VolgaTel (Software Release).
Кто нибудь настраивал Annex L на модемах Huawei? |
|
| |
|
|
rendy
Гуру
|
|
xseed
Смотря на каких длинных. Если линия очень плохая, может и не коннектить, если на троечку, то коннект должен быть.
Режиму adaptAtStartup я не доверяю, т.к. для стабильности нужно существенно ограничивать скорость.
adaptAtRuntime во всём предпочтительнее и должен работать стабильнее (если, конечно, на плохих линиях задействован INP). Срезать скорость - как вариант - по adapt_at_runtime + INP symbols (0,5;1;2).
Модем у Вас на Trendchip, если я правильно понимаю?
Подключитесь к модему с помощью telnet и просмотрите файл autoexec.net
sys edit autoexec.net
Если там есть строчка wan dmt2 set olr 2 или wan ghs set annex *, то их необходимо удалить. Первая отключает в модеме SRA (т.е. актуально для adapt_at_runtime), вторая задаёт тип Annex.
Annex L должен включаться прописыванием в конец файла autoexec.net команды
wan ghs set annex al и перезагрузкой модема для вступления изменений в силу. |
|
| |
|
|
xseed
Начинающий
|
|
3 км.

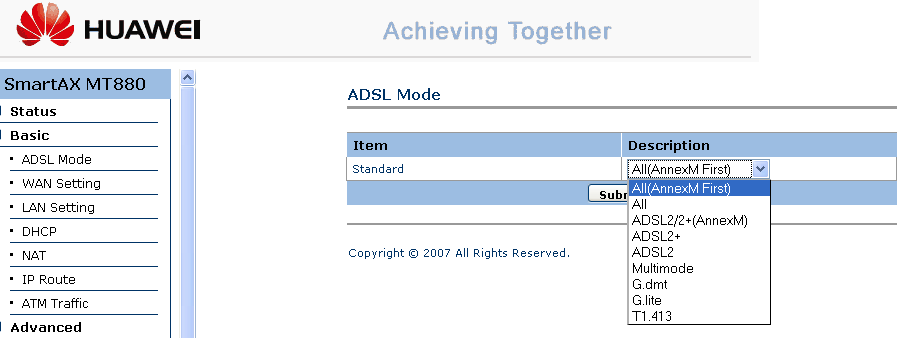

Да скорее всего SmartAX MT880r-TC. На модеме включал Annex M через веб-интерфейс.
По умолчанию профайл:
| Код: |
MT880> sys edit autoexec.net
EDIT cmd: q(uit) x(save & exit) i(nsert after) d(elete) r(eplace) n(ext)
ip tcp mss 768
sys stdio 30
wan adsl rate off
w dmt2 set olr 2
wan dmt2 db tlb 2
wan dmt set bngrelink 0
wan hwdmt afe set ecpause 4000 4000
wan ghs set multi_number 3 3
ip nat loopback on
sys routeip on
ether driver ackmode on
ether driver etherppp on
ip mut enable 1
ip mut ip 224.0.0.119
ip dns sendall on
EOF |
На DSLAM сделал следующий профайл по startup с меньшими значениями скорости:
| Код: |
MA5600-ATC52(config)#display adsl line-profile 997
-----------------------------------------------------------------------------
Profile index :997 Name: 5120/512
ADSL transmission mode : All(G992.1~5,T1.413)
Trellis mode : Enable
Upstream channel bit swap : Enable
Downstream channel bit swap : Enable
Channel mode : Interleaved
Maximum downstream interleaved delay(ms) : 6
Maximum upstream interleaved delay(ms) : 6
Target downstream SNR margin(dB) : 6
Maximum acceptable downstream SNR margin(dB) : 31
Minimum acceptable downstream SNR margin(dB) : 0
Target upstream SNR margin(dB) : 6
Maximum acceptable upstream SNR margin(dB) : 31
Minimum acceptable upstream SNR margin(dB) : 0
Downstream SNR margin for rate downshift(dB) : 0
Downstream SNR margin for rate upshift(dB) : 0
Upstream SNR margin for rate downshift(dB) : 0
Upstream SNR margin for rate upshift(dB) : 0
Minimum upshift time in downstream(seconds) : 0
Minimum downshift time in downstream(seconds) : 0
Minimum upshift time in upstream(seconds) : 0
Minimum downshift time in upstream(seconds) : 0
Downstream form of transmit rate adaptation : Adapting at startup
Minimum transmit rate downstream(Kbps) : 32
Maximum transmit rate downstream(Kbps) : 5120
Minimum transmit rate upstream(Kbps) : 32
Maximum transmit rate upstream(Kbps) : 512
----------------------------------------------------------------------------- |
На модеме сделал такой профайл, как вы сказали (удалил строки w dmt2 set olr 2, и wan ghs set multi_number 3 3):
| Код: |
ip tcp mss 768
sys stdio 30
wan adsl rate off
wan dmt2 db tlb 2
wan dmt set bngrelink 0
wan hwdmt afe set ecpause 4000 4000
wan ghs set annex al
ip nat loopback on
sys routeip on
ether driver ackmode on
ether driver etherppp on
ip mut enable 1
ip mut ip 224.0.0.119
ip dns sendall on
EOF |
И даже только с annex l:
| Код: |
ip tcp mss 768
sys stdio 30
wan adsl rate off
wan dmt2 db tlb 2
wan dmt set bngrelink 0
wan hwdmt afe set ecpause 4000 4000
ip nat loopback on
wan ghs set annex l
sys routeip on
ether driver ackmode on
ether driver etherppp on
ip mut enable 1
ip mut ip 224.0.0.119
ip dns sendall on
|
И даже с Annex M!
| Код: |
ip tcp mss 768
sys stdio 30
wan adsl rate off
wan dmt2 db tlb 2
wan dmt set bngrelink 0
wan hwdmt afe set ecpause 4000 4000
wan ghs annex m
ip nat loopback on
sys routeip on
ether driver ackmode on
ether driver etherppp on
ip mut enable 1
ip mut ip 224.0.0.119
ip dns sendall on
EOF
MT880> sys save
ip route addrom: is not configured
ip nat addrmap: is not configured
ip nat server: is not configured
[-12001] Please load before saving.
sys filter set: is not configured
sys snmp: is not configured
sys server: is not configured
wan node: sitename is not configured
lan: is not configured
Do you want to reboot system? (y/n):y
|
- все равно соединяется на Annex A
| Код: |
MA5600-ATC52(config)#
----------------------------------------------------------
Channel mode : Interleaved
Downstream channel bit swap : Enable
Upstream channel bit swap : Enable
Trellis mode : Enable
Standard in port training : G992.5-Annex A
Downstream channel rate(Kbps) : 5120
Downstream max. attainable rate(Kbps) : 20664
Downstream channel SNR margin(dB) : 28.5
Downstream interleaved channel delay(ms) : 6
Downstream channel attenuation(dB) : 11.0
Downstream total output power(dBm) : -4.3
Upstream channel rate(Kbps) : 509
Upstream max. attainable rate(Kbps) : 1046
Upstream channel SNR margin(dB) : 22.0
Upstream interleaved channel delay(ms) : 3
Upstream channel attenuation(dB) : 2.0
Upstream total output power(dBm) : 1.4
----------------------------------------------------------
G992.1 : G.dmt
G992.2 : G.lite
G992.3 : G.dmt.bis
G992.5 : G.dmt.bisplus |
Короче, удалось слинковать модем на Anenx M только на через веб-интерфейс. На Annex L вообще никак не линкуется. Может через telnet какие-то кривые параметры я ввожу? Например, вот эта волшебная строка "wan ghs set multi_number 3 3 " на что нибудь влияет? Когда я через веб-интерфейс меняю стандарт на Annex M, в файле autoexec.net не происходит никаких изменений! Как будто два разных конфига у модема, работающих каждый по своему...
PS: Насчет того, что строчка "w dmt2 set olr 2" задает режим адаптации скорости я не уверен, т.к. модем соединяется с адаптированным профайлом по Runtime и с этой строкой тоже.
PS2: А такое возможно, чтобы модем работал на Annex L или M и еще с одновременно включенным Adapt at Runtime? На данной версии прошивки DSLAM мне не удалось слинковать модем на Annex M со включенным Adapt at Runtime, линкуется только при Adapt at Startup |
|
| |
|
|
rendy
Гуру
|
|
xseed
Прописываете wan ghs set annex [aijlm, a, b, i, j, al, m] именно в самый конец файла autoexec.net (порядок имеет значение!).
Работоспособность multimode, т.е. aijlm зависит от того, как это реализовано в конкретной версии прошивки.
w dmt2 set olr 2 необходимо удалить, т.к. это принудительно отключает динамический режим SRA!
Принудительно:
w dmt2 set olr 0 - bit swap off
w dmt2 set olr 1 - bit swap on
w dmt2 set olr 2 - SRA off
w dmt2 set olr 3 - SRA on
Если строчка не прописана, то всё определяется автоматически типом профайла на DSLAM. olr 2 - принудительный запрет SRA (если оно включено на DSLAM, профиль создан с опцией adapting at runtime, но абонент желает принудительно выключить адаптивный режим реального времени со своей стороны).
fixed (MANUAL) - тип адаптации 1, скорость задаётся принудительно вручную
AT INIT - adapt at startup - адаптация при старте, скорость в процессе работы не меняется
Dynamic - adapt at runtime -адаптация в режиме реального времени с изменением скорости подключения и/или глубины INP/delay в зависимости от изменившегося состояния линии в процессе поддержания соединения без разрыва.
| Цитата: |
Profile index :997 Name: 5120/512
ADSL transmission mode : All(G992.1~5,T1.413)
Trellis mode : Enable
Upstream channel bit swap : Enable
Downstream channel bit swap : Enable
Channel mode : Interleaved
Maximum downstream interleaved delay(ms) : 6
Maximum upstream interleaved delay(ms) : 6
Target downstream SNR margin(dB) : 6
Maximum acceptable downstream SNR margin(dB) : 31
Minimum acceptable downstream SNR margin(dB) : 0
Target upstream SNR margin(dB) : 6
Maximum acceptable upstream SNR margin(dB) : 31
Minimum acceptable upstream SNR margin(dB) : 0
Downstream SNR margin for rate downshift(dB) : 0
Downstream SNR margin for rate upshift(dB) : 0
Upstream SNR margin for rate downshift(dB) : 0
Upstream SNR margin for rate upshift(dB) : 0
Minimum upshift time in downstream(seconds) : 0
Minimum downshift time in downstream(seconds) : 0
Minimum upshift time in upstream(seconds) : 0
Minimum downshift time in upstream(seconds) : 0
Downstream form of transmit rate adaptation : Adapting at startup
Minimum transmit rate downstream(Kbps) : 32
Maximum transmit rate downstream(Kbps) : 5120
Minimum transmit rate upstream(Kbps) : 32
Maximum transmit rate upstream(Kbps) : 512
----------------------------------------------------------------------------- |
Ну вариантов может быть масса
Например:
ADSL transmission mode : All(G992.1~5,T1.413)
Trellis mode : Enable
Upstream channel bit swap : Enable
Downstream channel bit swap : Enable
Channel mode : Interleaved
Maximum downstream interleaved delay(ms) : 16
Maximum upstream interleaved delay(ms) : 16
Target downstream SNR margin(dB) : 10
Maximum acceptable downstream SNR margin(dB) : 31
Minimum acceptable downstream SNR margin(dB) : 0
Target upstream SNR margin(dB) : 6
Maximum acceptable upstream SNR margin(dB) : 31
Minimum acceptable upstream SNR margin(dB) : 0
Downstream SNR margin for rate downshift(dB) : 8
Downstream SNR margin for rate upshift(dB) : 12
Upstream SNR margin for rate downshift(dB) : 3
Upstream SNR margin for rate upshift(dB) : 9
Minimum upshift time in downstream(seconds) : 10
Minimum downshift time in downstream(seconds) : 10
Minimum upshift time in upstream(seconds) : 10
Minimum downshift time in upstream(seconds) : 10
Downstream form of transmit rate adaptation : Adapting at runtime
Minimum transmit rate downstream(Kbps) : 128
Maximum transmit rate downstream(Kbps) : 29556
Minimum transmit rate upstream(Kbps) : 128
Maximum transmit rate upstream(Kbps) : 4096
-----------------------------------------------------------------------------
extline-INP - для хороших линий - INP_min US/DS half (0,5 symbols), либо US- auto, DS - 0,5, либо US - auto, DS - auto |
|
| |
|
|
xseed
Начинающий
|
|
Насколько я понял, DSLAM 5600 с прошивкой R002 поддерживает и Annex L. Например, модем абонента Smart AX MT 882 (с дефолтными настройками) соединился на Annex L при таком вот профайле
| Код: |
MA5600_155(config-if-adsl-0/5)#display port state 24
----------------------------------------------------------------------
Port Status Line_Profile Alm_Profile Ext_Profile
----------------------------------------------------------------------
24 Activated 97 1 --
----------------------------------------------------------------------
MA5600_155(config-if-adsl-0/5)#display adsl line-profile 97
-----------------------------------------------------------------------------
Profile index :97 Name: 1024
ADSL transmission mode : All(G992.1~5,T1.413)
Trellis mode : Enable
Upstream channel bit swap : Disable
Downstream channel bit swap : Disable
Channel mode : Interleaved
Maximum downstream interleaved delay(ms) : 6
Maximum upstream interleaved delay(ms) : 6
Target downstream SNR margin(dB) : 6
Maximum acceptable downstream SNR margin(dB) : 31
Minimum acceptable downstream SNR margin(dB) : 0
Target upstream SNR margin(dB) : 6
Maximum acceptable upstream SNR margin(dB) : 31
Minimum acceptable upstream SNR margin(dB) : 0
Downstream SNR margin for rate downshift(dB) : 0
Downstream SNR margin for rate upshift(dB) : 0
Upstream SNR margin for rate downshift(dB) : 0
Upstream SNR margin for rate upshift(dB) : 0
Minimum upshift time in downstream(seconds) : 0
Minimum downshift time in downstream(seconds) : 0
Minimum upshift time in upstream(seconds) : 0
Minimum downshift time in upstream(seconds) : 0
Downstream form of transmit rate adaptation : Adapting at startup
Minimum transmit rate downstream(Kbps) : 32
Maximum transmit rate downstream(Kbps) : 1024
Minimum transmit rate upstream(Kbps) : 32
Maximum transmit rate upstream(Kbps) : 1024
-----------------------------------------------------------------------------
MA5600_155(config)#
----------------------------------------------------------
Channel mode : Interleaved
Downstream channel bit swap : Disable
Upstream channel bit swap : Disable
Trellis mode : Enable
Standard in port training : G992.3-Annex L
Downstream channel rate(Kbps) : 322
Downstream max. attainable rate(Kbps) : 354
Downstream channel SNR margin(dB) : 5.5
Downstream interleaved channel delay(ms) : 3
Downstream channel attenuation(dB) : 72.3
Downstream total output power(dBm) : 11.0
Upstream channel rate(Kbps) : 99
Upstream max. attainable rate(Kbps) : 183
Upstream channel SNR margin(dB) : 8.0
Upstream interleaved channel delay(ms) : 2
Upstream channel attenuation(dB) : 53.0
Upstream total output power(dBm) : 7.3
----------------------------------------------------------
G992.1 : G.dmt
G992.2 : G.lite
G992.3 : G.dmt.bis
G992.5 : G.dmt.bisplus |
Хотя на этом модеме в telnet сеансе существуют команды
| Код: |
dsl config standard mbisreadsl
dsl config advcapability adsl2, |
но ничего из это ставить не пришлось модем и так слинковался на Annex L.
Странно, но на таком же профайле модем MT880-TC с дефолтными настройками линкуется только на Annex A, а при выставлении строки wan ghs set annex al на Annex L не соединяется.
Короче, и DSLAM и модем должны аппаратно поддерживать стандарт, тогда автоматически все слинкуется на нужном Annex режиме. |
|
| |
|
|
vomm
Начинающий
|
|
| Сейчас на работе озадачился приведением ADSL хозяйства в должный вид, а именно настройкой dslam'ов на полную поддержку возможностей adsl2 и adsl2+. DSLAM в городе ma5600 и ma5300, в селах ma5605 и ma5105. Вопрос пока стоит о приведении в порядок города. Столкнулся с тем что на большинстве оборудования старое ПО не позволяющее использовать adsl2 в полной мере. Однако на части оборудования все в норме, настроено все, все работает. Вопрос поставлю таким образом: возможно ли слить ПО с того оборудования где есть все возможности и потом залить на те dslam, где необходимо включить adsl2? Если это возможно, то подскажите как это сделать пошагово чтобы не положить оборудование. Подозреваю что все это сделать можно. Делал подобное на коммутаторах quidway. Однако dslam все же железка посложнее, думаю есть какието тонкости и подводные камни. |
|
| |
|
|
weedy
Форумчанин
 |
|
Huawei SmartAX MT880 поддерживает Annex M?
Если да, то как переключиться на Annex M?
Благодарю  |
|
| |
|
|
hijke
Начинающий
|
|
Не подскажете что значат вот эти параметры и от чего зависит их величина?
- Downstream interleaved channel delay(ms)
- Upstream interleaved channel delay(ms) |
|
| |
|
|
Speed1024
Начинающий
|
|
Кто нибудь слинковывал DSLAM-ы Huawei с модемами при таких настройках :
TARSNRMds = 60 dB
MINSNRMds = 10 dB
MAXSNRMds = 310 dB
RA-MODEds = 3 (DYNAMIC RATE ADAPTATION)
PM-MODEds = 1 1 (L2 is allowed) (L3 is allowed)
RA-USNRMds = 61 dB
RA-UTIMEds = 3600 sec (или 10 sec)
RA-DSNRMds = 59 dB
RA-DTIMEds = 3600 sec (или 10 sec)
BIMAXds = 15 bit
EXTGIds = 0 dB
CA-MEDLEYus = 16384 symbols(min)
Reserved1 = 0 (Should be 0)
Annex Type = AnnexM
Connection Rate = 23000 / 2300
Если да , то как ? С местным провайдером пытались поднять , но при таких параметрах выше чем :
Connection Rate = 23000 / 1019
Не поднялось... что характерно , в режиме простоя минимальные скорости 1354 / 1019... из чего делаю вывод о том что канал US попросту всё время пашет в режиме CBR. У DSLAM-ов Huawei есть возможность сделать US в режиме VBR ? Или VBR применим только для DS ?
Кстати... канал DS в режиме VBR корректно работает только с железом D-Link серии 25x0 и старше. |
|
| |
|
|
Tarucco
Продвинутый форумчанин
 |
|
А что значит это параметр??
downstream total output power (dBm) у меня ловит 0.0
что не так где косяк? |
|
| |
|
|
|
Аватары: Вкл|Выкл ЮзерИнфо: Вкл|Выкл Подписи: Вкл|Выкл
|
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах
Вы не можете вкладывать файлы
Вы можете скачивать файлы
|
|
