Deza
Форумчанин
 |
|
Дурная голова-рукам покоя не даёт(это я про себя).
До этого удачно прошил,в Acorp410-всё работало,нет решил родную прошку поставить,в итоге труп.
Не на что не реагирует,Reset не работает,192.168.1.1 не реагирует.
Горят 2 диода Сеть и Интернет.
Знаю что можно реанимировать,но как незнаю как.
Нужна инфа:какой тип кабеля(куда припаявать,есть ли готовые кабели,если нет,то схема кабеля),что отпаявать.
Что такое программатор(нужен ли он вообще),вообщем ОЧЕНЬ желательно
подробная и исчерпывающая инфа. Знаю что на то чтобы дать на мой вопрос ответ нужно время,но может быть кто-то уже сталкивался с подобной проблемой и может помочь.

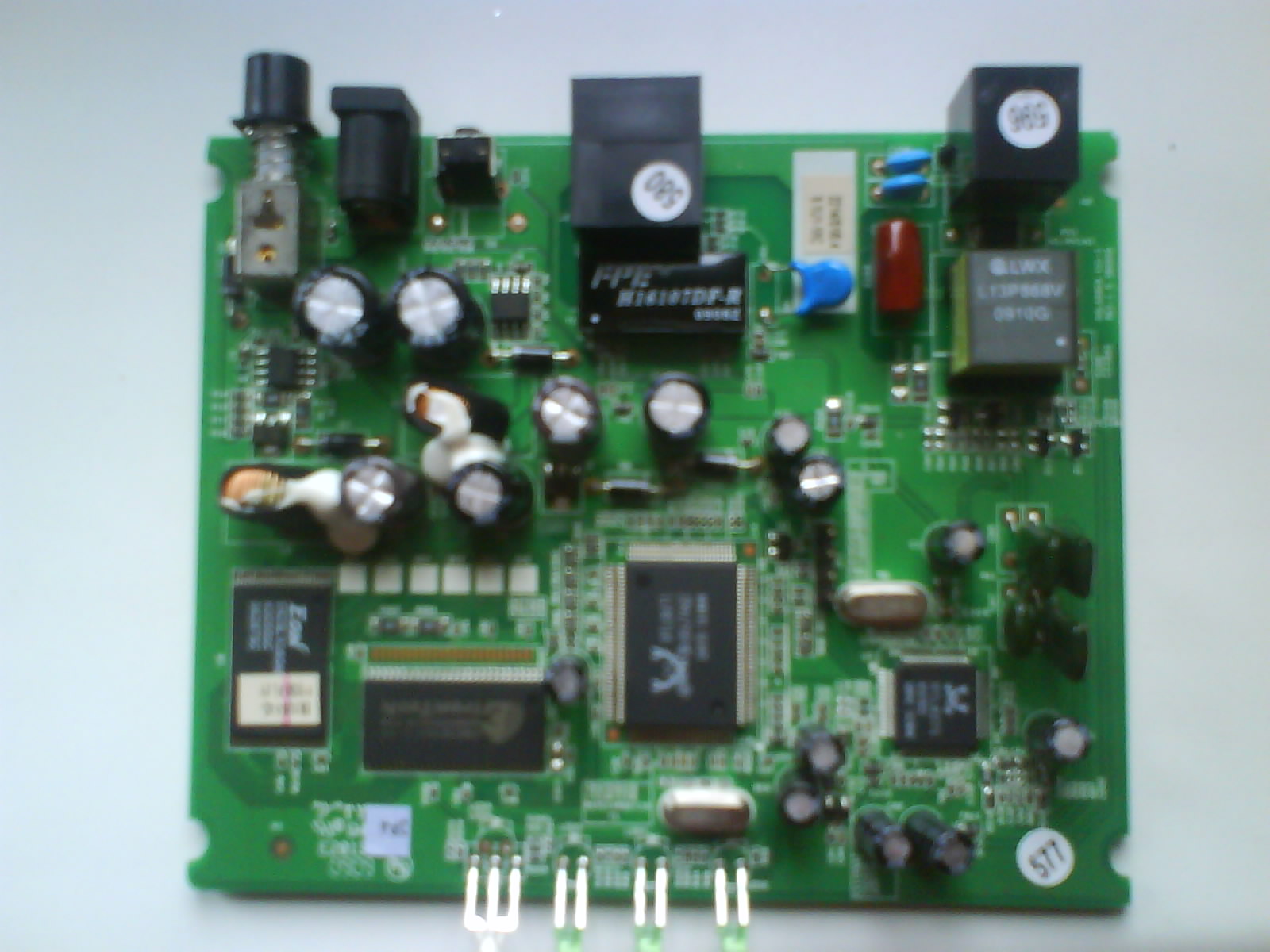

Вот кишки модема.
 |
|
 |
|
 |
sfstudio
Продвинутый форумчанин
|
|
| Кабель на max232 разъём рядом с процом, выяснить мультиметром где на нём GND и +3.3V а rx/tx методом тыка. |
|
| |
|
|
blackschool
Продвинутый форумчанин
 |
|
| sfstudio: посмотри, где общие ножки микросхем сходятся, там 3.3 В |
|
| |
|
|
sfstudio
Продвинутый форумчанин
|
|
| Мне то зачем отвечать? У меня такого аппарата нет уже точнее он трудиться в одном из офисов, да и цешкой пользоваться умею потому тут ничего не спрашивал. И что там куда у вас сходиться мне не ясно. Мультиметром за 2 минуты выяснить гораздо проще. |
|
| |
|
|
Deza
Форумчанин
|
|
| Ребята я нуб,мне нужна подробная инфа,чтобы отнести её человеку каторый дружит с паяльником и всякими резистарами,транзистарами. |
|
| |
|
|
sfstudio
Продвинутый форумчанин
|
|
| А нубам поиском пользоваться запретили? На этом форуме уже описывалось, в инете навалом инфы... Или на гугле забанили? Более того, для человека который дружит с головой и паяльником я уже дал всю необходимую инфу. В вашем варианте вопрос выглядит так - хочу step by step. Извините но пошаговая инструкция уже была на этом форуме. Поиск если что сверху. |
|
| |
|
|
Deza
Форумчанин
|
|
| Вот всегда так,я например если могу вчем помочь,помогаю-а не умничаю! |
|
| |
|
|
sfstudio
Продвинутый форумчанин
|
|
| Заметил что не умничаете, настолько не умничаете что поиском воспользоваться не в состоянии. |
|
| |
|
|
Deza
Форумчанин
|
|
| Смотрел здесь по темам,всё в общих чертах. |
|
| |
|
|
sfstudio
Продвинутый форумчанин
|
|
| Плохо смотрели, шнурок идентичен для любых модемов и роутеров, куда паяться я написал выше. Позвоните вашему дружащему с паяльником ему информации данной выше должно хватить более чем. Процедура восстановления из бута в деталях описана в теме по rtl8176B |
|
| |
|
|
Deza
Форумчанин
|
|
| Цитата: |
В общем так, друзья, предлагаю подробную инструкцию по реанимации модема (задолбавшие интеркроссы) на чипсете RTL8671, RTL8671P, RTL8671B. Поскольку как правило загрузчик при вливе левой фирмвари остается вживых, за это и зацепимся.
1. Подключаем консольный шнурок к UART на плате (это 4-пиновый разъем такой с выводами в ряд, у меня распиновка такая на RTL8671B - +3.3V, GND, TX, RX). Шнурок есть преобразователь UART-COM, который классически строится на MAX232, но я применял FTD232BM (UART-COM-USB), схем в инете навалом разных на выбор.
2. Настраиваем в диспетчере устройств Windows COM порт, куда воткнут шнурок:
- Скорость (бит/сек): 115200; (это принципиально важный момент!)
- Биты данных: 8;
- Четность: Нет;
- Стоповые биты: 1;
- Управление потоком: Нет.
3. Настраиваем HyperTerminal на порт п.2 точно копируя все его параметры. Устанавливаем соединение.
4. Включаем питание модема и дрочим ESC поке не выпадет приглашение загрузчика пообщаться в командной строке. Smile Пишем help и внимательно знакомимся с доступными командами, меня привлекла tftp, ею и воспользуемся следующим образом:
tftp 192.168.1.1 192.168.1.2 прошивка.img
Тут первый адрес модема, второй компа и имя файла прошивки. Ждем пока не появится командная строка и передергиваем питание модема, все пучком, далее как обычно! Smile
PS: В качестве TFTP-сервера со стороны компа использовался тот, что в аттаче, думать не надо, ставим, копируем файл прошивки в папку куда установили и запускаем появившийся на десктопе ярлык, естественно перед выполнением команды tftp в консоли модема. Smile |
|
|
| |
|
|
sfstudio
Продвинутый форумчанин
|
|
| Сложно было сразу поиском воспользоваться? |
|
| |
|
|
Deza
Форумчанин
|
|
Тема закрыта!Проштудировал всё досконально sfstudio
все комменты в резкой форме,есть вещи в каторых я разбираюсь лучше Вас,но когда веду диалог,по той теме в какой разбираюсь,веду себя корректно.Всем спасибо за диспут! |
|
| |
|
|
sfstudio
Продвинутый форумчанин
|
|
Это не резкая форма, а вполне технический тон, учитывая что всё расписано по 99 раз какого тона вы ожидали? На блюдечке преподнести чтоль?
Особенно радуют фразы, я нуб.. Ведёте себя как ламер болезненно реагируя на вполне чёткие и точные замечания. Вы ещё на каком техническом форуме в такой форме вопрос задайте, авось не пошлют, хотя скорее всего пешее путешествие будет не близким.
Чёткий вопрос - чёткий ответ + умение пользоваться поиском в дальнейшем сберегут нервы и вам и тем у кого спрашиваете. |
|
| |
|
|
prowax
Форумчанин
|
|
Всем привет!
Такая же фигня, как и у Deza, после прошивки.
Есть кабель на pl2303, т.е. USB. можно через него прошиваться? Если да, то можно оставить +5v или ж необходимо точно +3.3v ? |
|
| |
|
|
prowax
Форумчанин
|
|
попробовал через этот USB кабель, настройки ком-порта 115200 8-N-1, но hyperterminal при включении питания модема выдает:
т.е. кабель работает, но не верно? |
|
| |
|
|
sfstudio
Продвинутый форумчанин
|
|
| Не факт. Управление потоком отключено надеюсь? |
|
| |
|
|
prowax
Форумчанин
|
|
отписался тут -> topic42691?start=20#818975
думаю не стоит флудить, плодя одинаковые посты, так что прошу помогать в той теме, пожалуйста. |
|
| |
|
|
|
