Подключение передней панели к MB

[Desmund69]

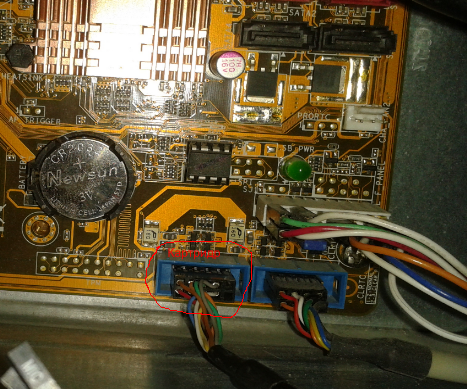

Проблема заключается в том что передняя панель подключена
http://www.adslclub.ru/upload/img/2012-08/26-15580999087.png

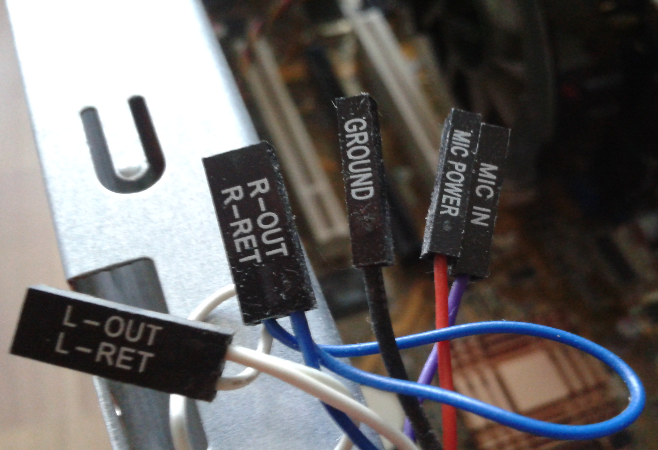

но частично, а куда подключить эти провода?:
http://www.adslclub.ru/upload/img/2012-08/26-15514120673.png
Ответьте пожалуста!


Р.С - Зарание спасибо!

[OPRST1986]

Эти провода(микрофон и лин. вых) к звуковухе подключать, если звук встроенный то на материнской плате. А куда конкретно(разьемы), думаю лучше найти мануал от твоей мамки и все встанет сразу понятно

[alexs22222]

напиши название мамки . но обычно аудио находится в нижнем левом углу . расклад смогу подсказать зная имя мамки .

[Desmund69]

Материнка P5K Motherboard (ASUS)

[Desmund69]

OPRST1986 Мануэль на англиском лежит передомной, но до меня соровно недоходит !!!просто ступор!!!

[alexs22222]

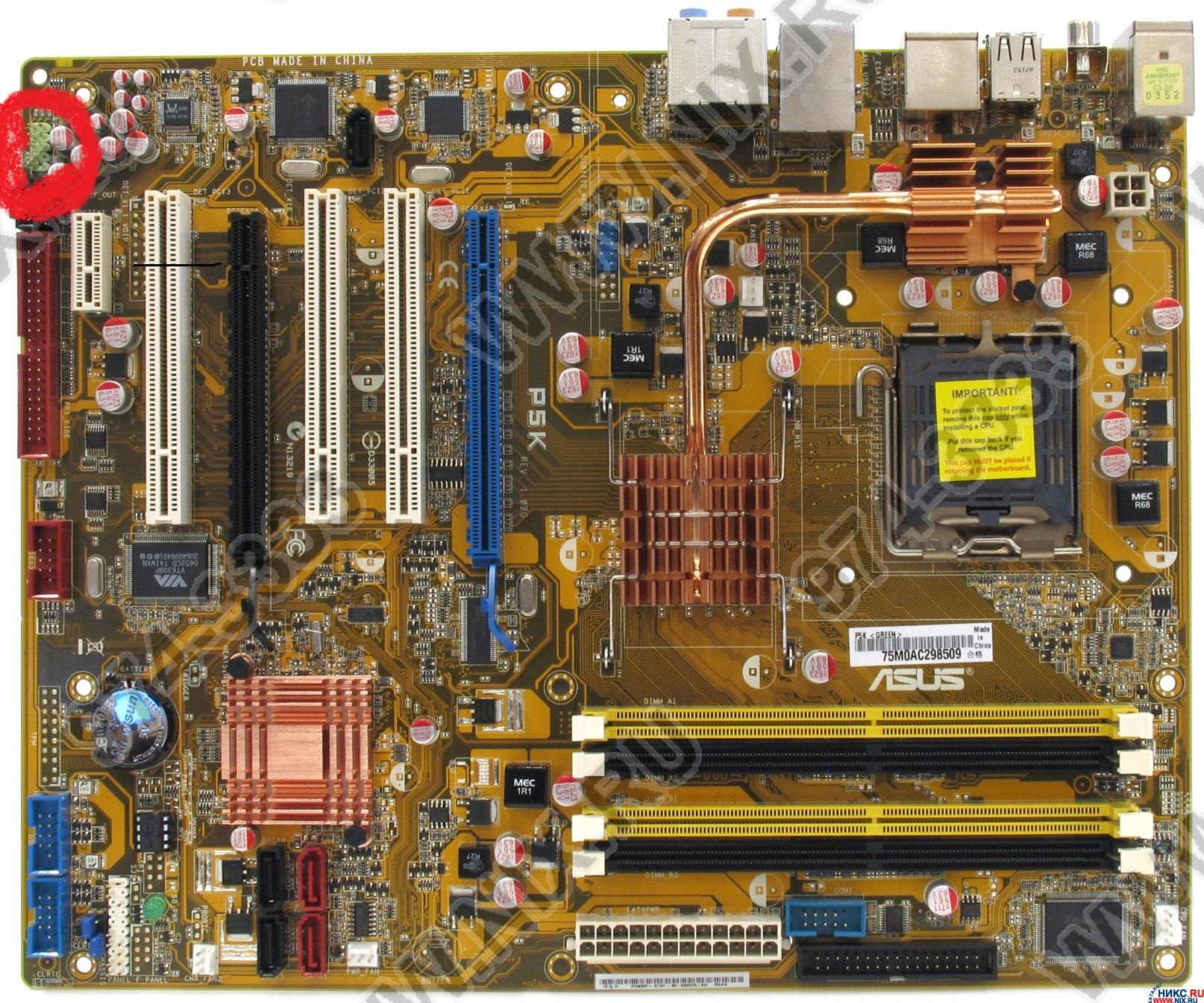

видишь я обьвел разьем красным . ищи в мунуале там подписанно все . если не сильно торопишся завтра напишу конкретнее .просто седне уже устал с работы сильно лень рыть книги. в мунуале находишь этот разьем и там каждая пара подписано что куда АС97 скорее всего зовется

[Desmund69]

Теперь понятно почему меня глючило когда я пытался их найти) да с расклаткой можешь не торопится. Но всё равно спасибо.

[alexs22222]

если не справишься то стукни в личку . память слабая . часов в 7-8 завтра смогу помочь и с остальным. раскладка везде одинаковая на всех матерях просто

[Desmund69]

я может быть и разобрался бы сам еслибы мануэль был на русском но он на англиском, ладно я хотябы знаю теперь где искать)

[Desmund69]

А что в расклаке обозначают буквами "NC":
http://www.adslclub.ru/upload/img/2012-08/26-21031637537.png

[Kivin248]

[Desmund69]

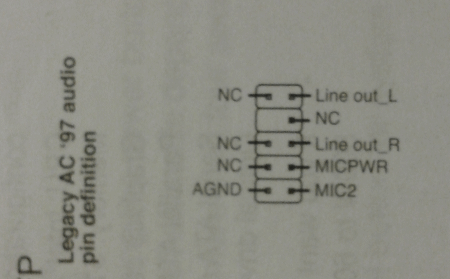

ладно с большим трудом я подключил как по схеме:
http://www.adslclub.ru/upload/img/2012-08/27-12083653663.png
Теперь звук идёт на на колонки и наушники, но они работают синхроно. микрофон также неработает.
А в биосе нечего ненадо изменятть?

[Виктор72]

[alexs22222]

[Desmund69]

С этим понятно а что делать с микрофоном? он попрежнему неработает!
И где поконкретние искать в биосе настройки аудио?

[Виктор72]

[Desmund69]

Все решение нашлось когда мне надоело ждать ответа я перевёл через гугл Часть своего мануэль к материнке и нашол ге в биосе эти проклятые настройки

Всё теперь работает нормально. Так что всем огромное спасибо желаю удачи.

Р.С. Если кому интересно эти настройки находятся здесь:
BIOS>Advanced>OnBoard Devices Configuration>Front Panel Type: а дальше выбираете или HD Audio или AC97.
Всем удачи!

[Desmund69]

Спасибо Виктор72 но я уже их нашол!

[alexs22222]

удачи
если что еще надо будет стучи в личку чем могу помогу
