Случилось недавно тупое и очень обидное происшествие...
Менял БП, он модульный, ну смотрю, коннекторы одинаковые, я и не стал всю проводку из корпуса выдергивать и впилил как было, лень... А оказалось, что коннекторы только внешне одинаковы, а расположение +5 и +12 разные, и еще чего-то, таким образом сгорела почти вся связка винтов, 2 SSD и один HDD, самым сильным оказался SSD от QUMO(вот уж не ожидал), он выжил.

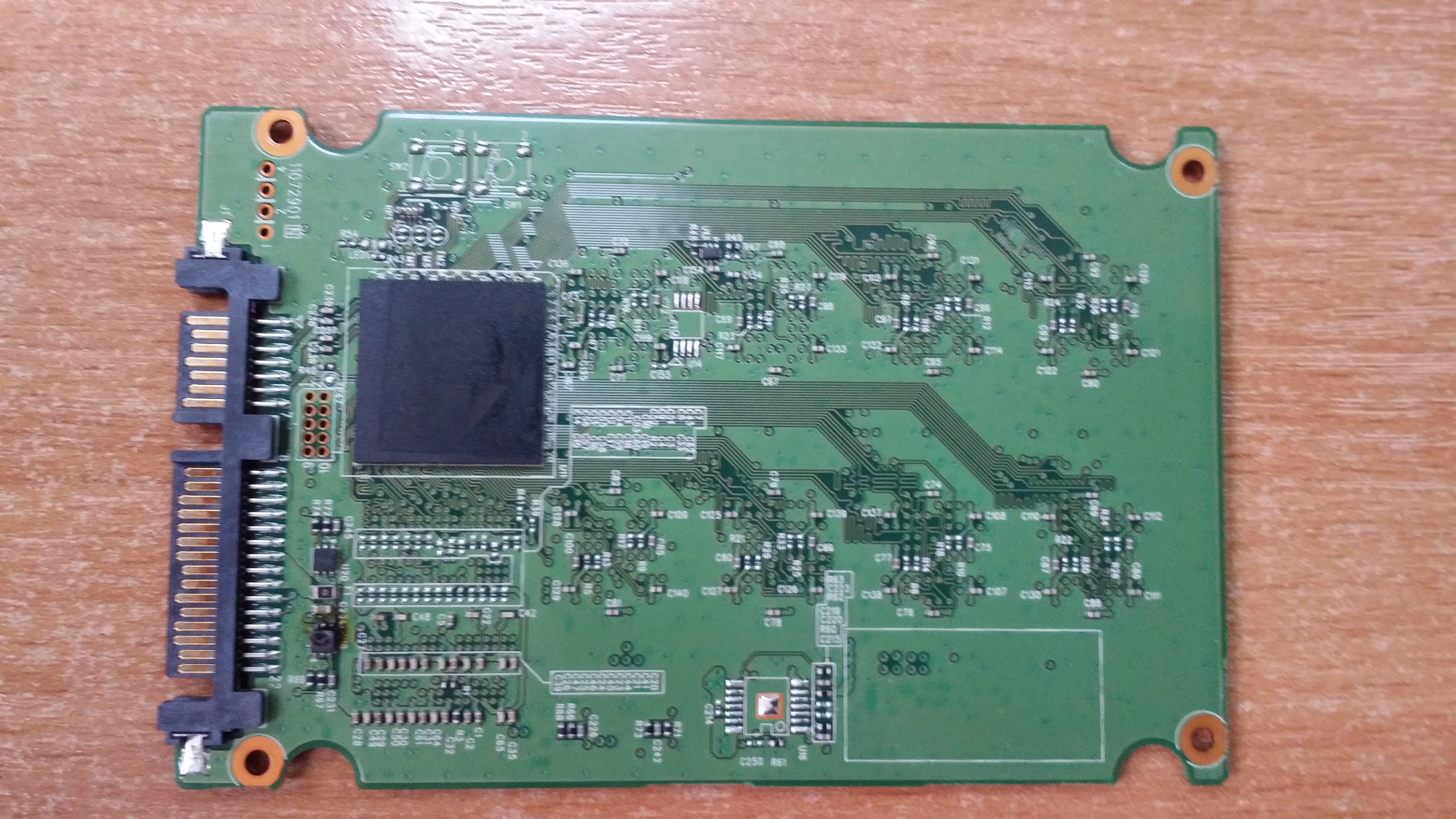

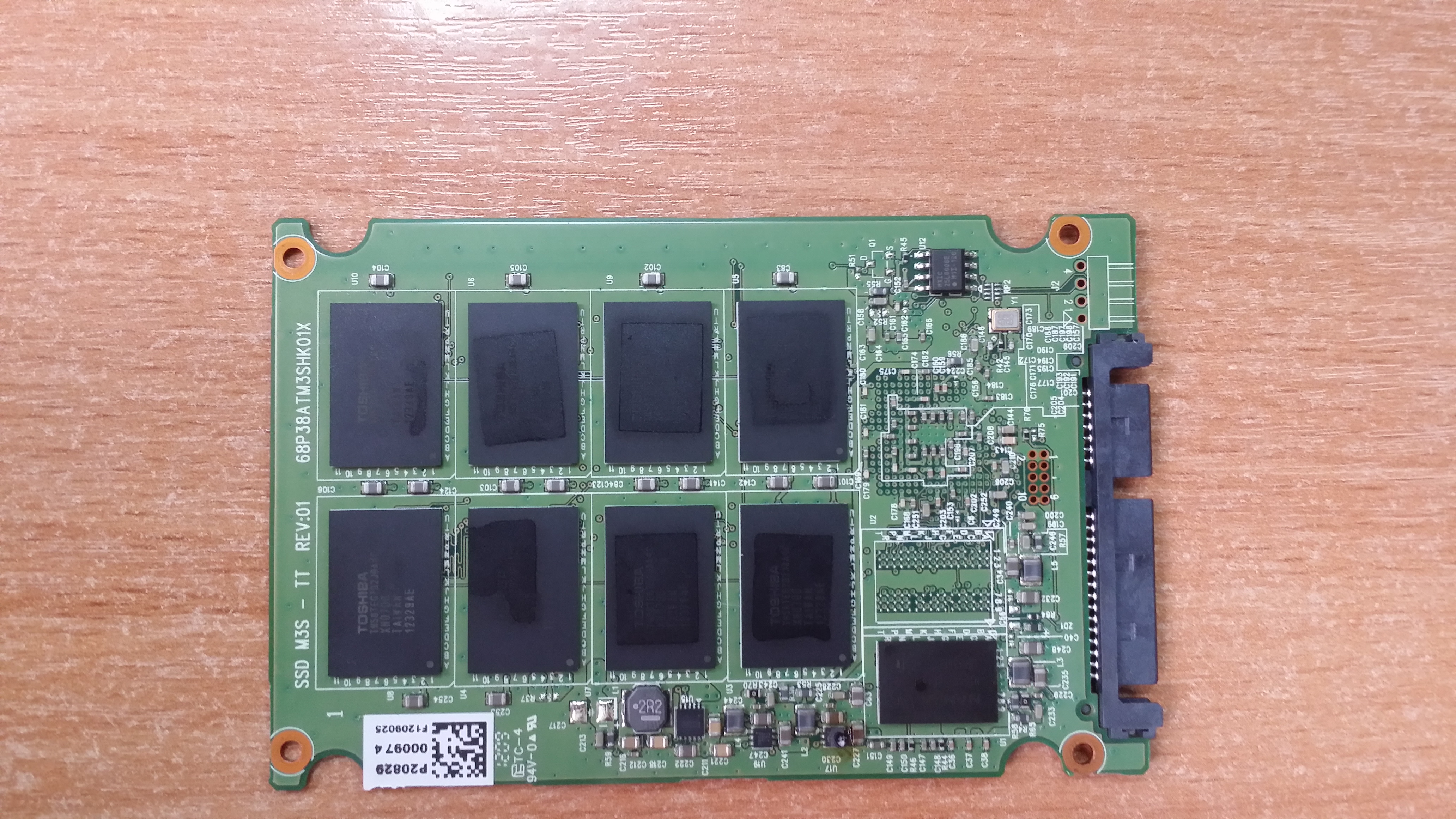

В числе погибших оказался SSD Plextor M5Pro, на котором очень важная инфа. Думается мне, что погорело исключительно питалово, тем более наглядно видно, что именно погорело, так вот вопрос, может ли кто-нибудь попробовать его вылечить? Фото прилагаю, сорри, фото на тапок.
| 2014-07-16 17.22.43.jpg |
| Описание: |
|
| Размер файла: |
3.44 MB |
| Просмотрено: |
167 раз(а) |
|

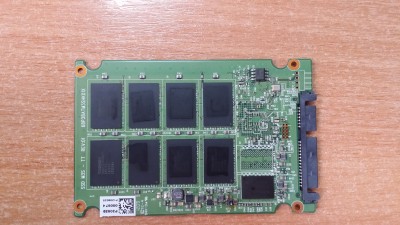

| 2014-07-16 17.22.12.jpg |
| Описание: |
|
| Размер файла: |
3.07 MB |
| Просмотрено: |
168 раз(а) |
|
|
|
 |
|
 |
A7
Гуру
 |
|
| Romani писал(а): |
| А оказалось, что коннекторы только внешне одинаковы, а расположение +5 и +12 разные |
Прекрасный блок питания! Огласите модель и производителя пожалуйста. |
|
| |
|
|
Romani
Гуру
Предупреждений : 1
|
|
Мне вот тоже кажется что не должно быть так.
Был Chieftec APS-1000C
Ставил 1500W ATX Thermaltake Toughpower (TP-1500MPCSEU) |
|
| |
|
|
woddy
Гуру
 Предупреждений : 1
|
|
A7
думаю был блок питания со съемными проводами. разумеется съемные провода от разных производителей не обязаны совпадать.
Romani
фото живого ssd есть? надо маркировку сгоревших микросхем... |
|
| |
|
|
woddy
Гуру
Предупреждений : 1
|
|
| или сфотай так, чтоб на живом соседе маркировка читалась |
|
| |
|
|
Romani
Гуру
Предупреждений : 1
|
|
| Дык живой то совсем другой фирмы = строения. Горелый Plextor m5pro 128гб, выживший QUMO slim 256гб. Маркировку разве что на соседе посмотреть, на вид так один в один, ясное дело, что это как сист блок процессором звать, но я хз где еще искать (( |
|
| |
|
|
woddy
Гуру
Предупреждений : 1
|
|
сфотай так, чтоб на соседней микросхеме, что рядом со сгоревшей, было видно маркировку. я обычно беру фонарик и телефон и подбираю угол, под которым надписи читабельны. тебе надо только яркий свет

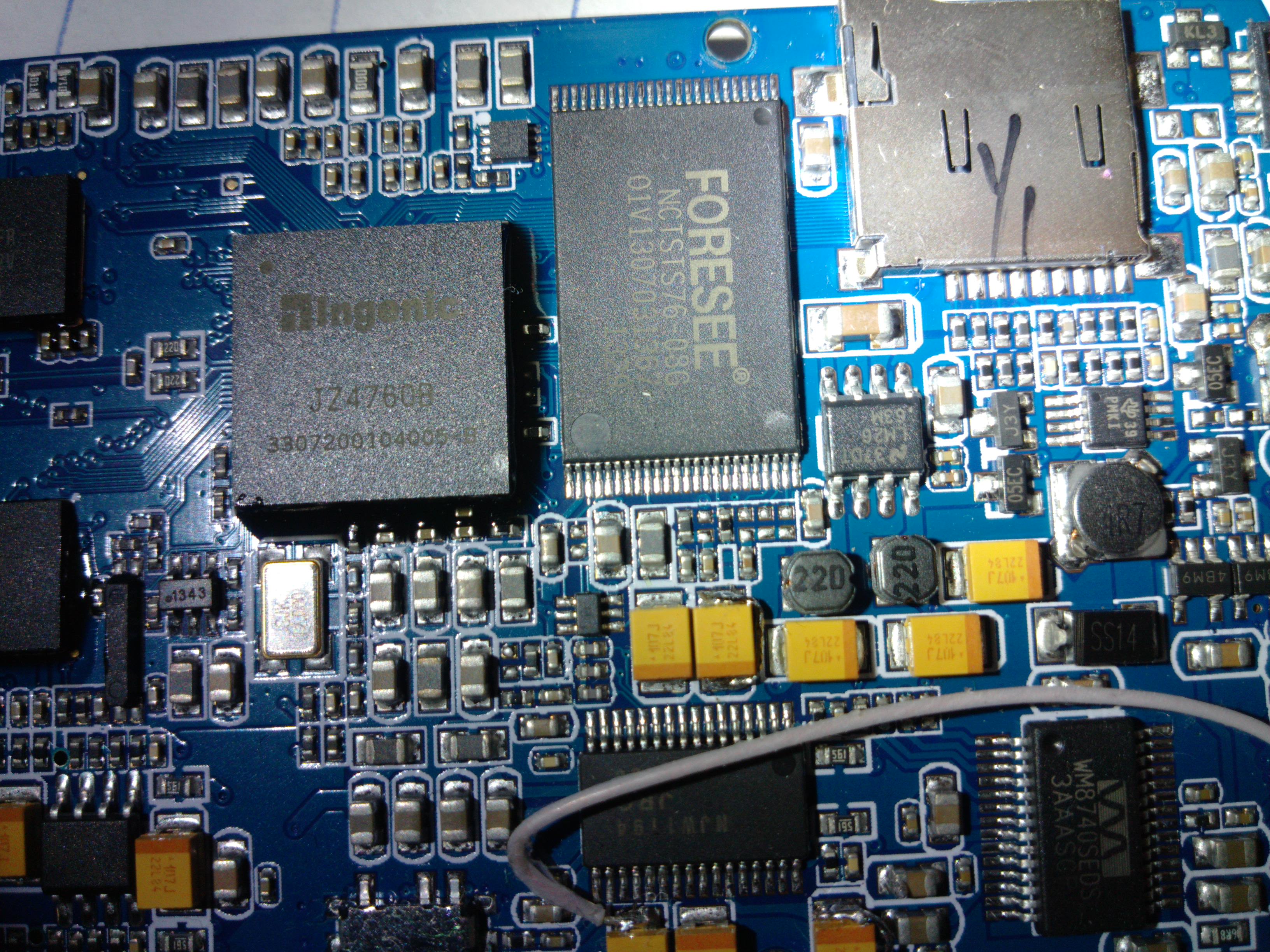

вот например, почти все надписи на детальках читаются. использовался фонарик на 300 люмен с ебай.
http://www.adslclub.ru/upload/img/2014-07/16-20324417034.jpg |
|
| |
|
|
ATX555
Гуру
 |
|
| |
|
|
A7
Гуру
|
|
| Romani писал(а): |
Был Chieftec APS-1000C
Ставил 1500W ATX Thermaltake Toughpower (TP-1500MPCSEU) |
А, вот оно чо. Ну да, не обязаны совпадать.  |
|
| |
|
|
Алексей Н
Гуру
|
|
| Эм, я правильно понял, что стартер сменил БП, и в новый воткнул коннекторы от старого? Честно говоря не было модульных блоков, но там вроде на самом блоке на разъемах какие-то надписи есть? |
|
| |
|
|
Romani
Гуру
Предупреждений : 1
|
|
| ATX555 писал(а): |
| Да, вроде бы U17 и U19 должны быть одинаковы |
Да, на 99% уверен, что одинаковые, из того что осталось можно прочесть нижнюю строку, точки в одинаковых местах.
U17 и U19
Маркировка CEY22 22J PD3L
А вот U20 и U18 Разные видимо, причем U18 совершенно не читабельна, точки в разных местах.
U20
Маркировка FGA 2ka
Алексей Н
Да правильно, но надписей кроме PCI-E и Parallel device нет. |
|
| |
|
|
ProFfeSsoRr
Гуру
 |
|
| Цитата: |
я правильно понял, что стартер сменил БП, и в новый воткнул коннекторы от старого? |
ну эт классика. У каждого производителя свой стандарт, менял бы Chieftec на Chieftec - можно было бы скорее всего провода и не менять, и то не факт. |
|
| |
|
|
ATX555
Гуру
|
|
| Romani писал(а): |
U17 и U19
Маркировка CEY22 22J PD3L |
Пересмотрел все мелкашки дома - нету таких, в основном TI и Maxim, а что это за звери - даже Гугля не подсказал, чтоб аналоги найти. |
|
| |
|
|
woddy
Гуру
Предупреждений : 1
|
|
по сабжу
очевидно это цепи питания.
надо найти точно такой же ССД или близкий и измерить напряжения на выходах. после этого сдуть всё что сгорело и запитать от внешнего источника.
вероятно там что-то типа 3.3 или 1.8 вольт
если контроллер не выгорел при этом (совсем не факт), то ССД оживет.
ЗЫ и фото обратной стороны я все-таки хочу увидеть в большем разрешении. той, где не смогли опознать детали. |
|
| |
|
|
woddy
Гуру
Предупреждений : 1
|
|
| |
|
|
Romani
Гуру
Предупреждений : 1
|
|
| Да, бедаа, ну если кто что сможет, был бы рад, деньгой не обижу, в разумных пределах конечно. Или может есть знакомые паяльщики, хардкорщики, виртуозы )) |
|
| |
|
|
ATX555
Гуру
|
|
| woddy писал(а): |
по сабжу
очевидно это цепи питания.
...
вероятно там что-то типа 3.3 или 1.8 вольт |
Напряжения там могут быть разные для разных чипов, судя по обвязке (индуктивности L2-L5) от 1,8 до 3,7 В
А вот pdf-ку этих 6-ножек найти не могу, маркировка тоже может разниться.
Напрbмер на фото U20 что-то типа OAL 22J P1Y_
http://greentechreviews.ru/wp-content/uploads/2012/12/DSC00963.jpg
Найти аналог и можно пробовать менять, всё остальное звонится. |
|
| |
|
|
JASJAS
Гуру
 |
|
Искал в городе восстановляторов инфы (застучал диск), за две недели ничего внятного не нашёл. Если всё удачно закончится, могу подробней. Сейчас не то настроение. Цирк, блин..
А пока решил связаться с москвичом
http://www.hardmaster.info/
Пообщайся, может, этот вариант устроит. |
|
| |
|
|
Даймон
Полный ламер
 Предупреждений : 3
|
|
| JASJAS писал(а): |
| Искал в городе восстановляторов инфы (застучал диск), за две недели ничего внятного не нашёл. |
К Вадику Агулову и в НЦВД обращался? |
|
| |
|
|
JASJAS
Гуру
|
|
Далеко для меня. И цены.. не пенсионерские. Мне в Москву проще.
Это про НЦВД. А ху из ит Агулов?
Нашёл последнее о нём упоминание за 2009 год, вроде был в http://zstk.ru/recovery/
Щас почитаю, спасибо. |
|
| |
|
|
|
