PILOT
Матёрый
 |
|

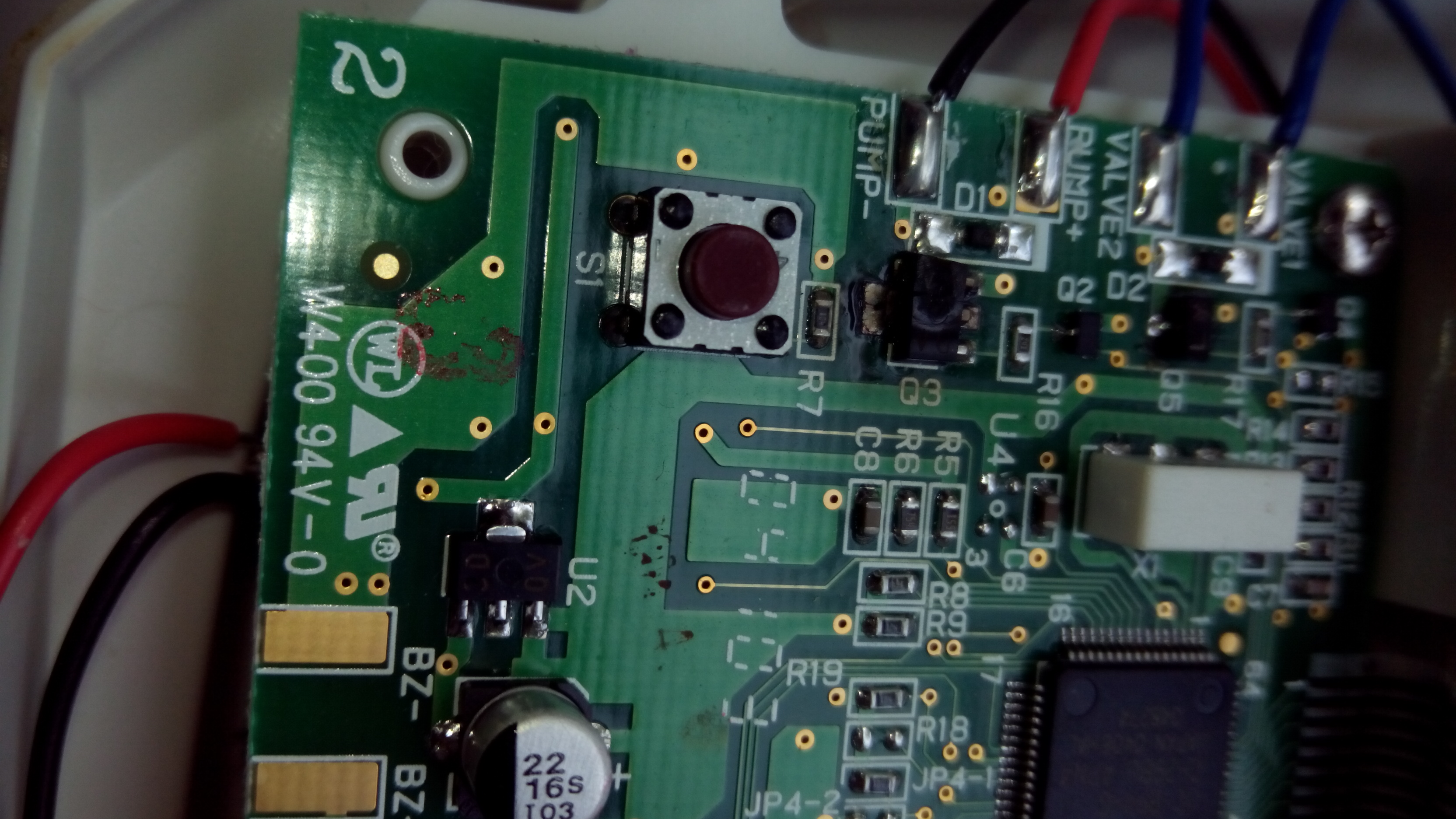

собственно элемент Q3
корпус sot-89
просматривается часть маркировки DA
скорее всего это полевой транзистор, только бы проводимость узнать.
| IMG_20160507_083444.jpg |
| Описание: |
фото |
| Размер файла: |
1.38 MB |
| Просмотрено: |
359 раз(а) |
|
Последний раз редактировалось: PILOT (Сб 7-05-16 : 10-18), всего редактировалось 1 раз |
|
 |
|
 |
NegatiFF
Эксперт
 |
|
| |
|
|
PILOT
Матёрый
|
|
Так в магазине то что спрашивать?
То что это мосфет я и сам догадываюсь. |
|
| |
|
|
ssi
Форумчанин
 |
|
| |
|
|
JASJAS
Гуру
 |
|
Самый простой вариант - найти пользователя такого же девайса и попросить точно прочесть название (я правильно понимаю. что деталь обгорела и треснула?). Поскольку полный сервис-мануал вы вряд ли найдёте.
Или взять микроскоп и попытаться поподробней прочитать остатки маркировки, под разными углами подсветки, возможно, смачивая ну и прочие извращения.
А так вопрос нулевой, никто ничего не сможет сказать, поскольку таких DA может быть сотни. |
|
| |
|
|
navuhudonosor
Эксперт
 |
|
| PILOT писал(а): |
| только бы проводимость узнать |
посмотреть (прозвонить) какой потенциал приходит на исток.
Производители стараются чаще использовать N-канальные мосфеты, если это возможно, поскольку аналогичные P-канальные приборы обладают худшими параметрами. P-канальные используют в ключах, если по каким-то причинам использование N-канальных невозможно. |
|
| |
|
|
Nexus
Форумчанин
|
|
Если тока DA, то 2SD1664 (N-P-N) Medium Power Transistor (32V, 1A)
Транзистор просто так не выгорает. Че за девайс? |
|
| |
|
|
PILOT
Матёрый
|
|
| Nexus писал(а): |
Транзистор просто так не выгорает. Че за девайс? |
Девайс - тонометр, по непонятной причине в сумочке лежал адаптер питаниия на 14V.
через сгоревший транзистор шло питание на помпу. |
|
| |
|
|
Nexus
Форумчанин
|
|
Я так и понял что помпа и клапан в девайсе присутствуют, он у Вас автоматический как понимаю? А штатный адаптер на сколько вольт?
Там может ещё зацепить диод D1 который стоит в параллель с помпой, стоит его проверить тоже, а то новый транзистор прикажет "долго жить". |
|
| |
|
|
Iskander.nsk
Гуру
 |
|
PILOT
Напиши модель девайса, может и правда у кого такой есть.
У меня omron M6(HEM-7001-E)Последний раз редактировалось: Iskander.nsk (Чт 12-05-16 : 19-34), всего редактировалось 1 раз |
|
| |
|
|
PILOT
Матёрый
|
|
AND UA-777
штатный на шесть. |
|
| |
|
|
PILOT
Матёрый
|
|
| Nexus писал(а): |
Если тока DA, то 2SD1664 (N-P-N) Medium Power Transistor (32V, 1A)
|
Последний вопрос, где купить подобное или аналог, можно не smd, места достаточно.
в чип-дипе имнно такого нет.
http://www.chipdip.ru/product/2sd1858/ такой пойдет? |
|
| |
|
|
woddy
Гуру
 Предупреждений : 1
|
|
| да, должен подойти. тут скорее опасность, что не только он сгорел |
|
| |
|
|
PILOT
Матёрый
|
|
Попытка не пытка, но то, что я нашел по предзаказу, а предзаказ от 300 руб.
еще варианты кто подкинет, или другой магазин. |
|
| |
|
|
|
