Вопрос кто в электронике шарит
На страницу 1 2
Ответить на тему    Форум АДСЛ КлубаСВОБОДНЫЙ ФЛЕЙМРАЗГОВОРЫ ОБО ВСЕМ
Автор Сообщение
Monsteer
Гуру
Предупреждений : 3
СообщениеДобавлено: Чт 16-08-18 : 20-12    Заголовок сообщения: Вопрос кто в электронике шарит Ответить с цитатой



Вопрос вот в чем: Полевик управляет нагрузку минусом, минус приходит на него с одного блока, в это время он открывается и дает плюс нагрузке и она работает. В это время мне надо закрыть полевик плюсом от другого источника, как это сделать без влияния на управляющий минус первого блока? и надо как то встроить резистор закрытия затвора
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение   Номер ICQ
woddy
Гуру
Предупреждений : 1
СообщениеДобавлено: Чт 16-08-18 : 20-48    Заголовок сообщения: Ответить с цитатой

схема изначально не рабочая. этот полевик ты сможешь открыть замыкая затвор наоборот на землю.
итого диод нафиг, второй контакт на землю, резистор 1ком увеличить до 10ком, резистор 100 тоже нафиг
и транзистор влючен наоброт, исток и сток перепутаны
Последний раз редактировалось: woddy (Пт 17-08-18 : 08-15), всего редактировалось 1 раз
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение Посетить сайт автора
Monsteer
Гуру
Предупреждений : 3
СообщениеДобавлено: Пт 17-08-18 : 01-18    Заголовок сообщения: Ответить с цитатой

woddy писал(а):
схема изначально не рабочая

вешаю лампочку на полевик, она работает

woddy писал(а):
этот полевик ты сможешь закрыть замыкая затвор наоборот на землю

на землю он наоборот открывается, это Р-канальный мосфет

woddy писал(а):
диод нафиг

а как еще защитить упр выход от обратного напряжения?

woddy писал(а):
второй контакт на землю

вот этого вообще не понял

woddy писал(а):
резистор 1ком увеличить до 10ком

ну тоесть правильно, что плюс через резюк будет гасить транзюк при выключении 1 упр минус? а как же то, что между 1 упр - и `Vcc будет прямая связь через этот резистор?

woddy писал(а):
резистор 100 тоже нафиг

затвор же надо как то защитить от пересыщения

основной вопрос все же был, как глушить этот транзюк подавая на него упр +, при том что он уже открыт управляющим -
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение   Номер ICQ
ATX555
Гуру
СообщениеДобавлено: Пт 17-08-18 : 07-31    Заголовок сообщения: Ответить с цитатой

Monsteer писал(а):
а как еще защитить упр выход от обратного напряжения?
Он не будет управляющим - ток через диод в обратном направлении не идёт.
И какое состояние предусмотрено, когда на первом низкий, а на втором высокий?
Если закрывает полевик, то первый не нужен - там должна быть земля.

Тогда схема будет стандартной, но с инверсией управляющего сигнала (2), т.к. обычно открывают высоким потенциалом.
Инверсия - это подавать упр. 2 на транзистор, который будет разрывать землю и высоким потенциалом того-же VCC закрывать полевик.

Типа такой схемы, +12V - ваши VCC, PWM - 2 упр (+)


Точно помню, что делал инверсию на одном транзисторе другой полярности.
Это в общем случае, а будь один потенциал - достаточно одного резистора...

Спросонья вообще на диоде нарисовал такое, но потом удалил пост, поняв, что тоже не будет работать. Very Happy
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение
woddy
Гуру
Предупреждений : 1
СообщениеДобавлено: Пт 17-08-18 : 08-15    Заголовок сообщения: Ответить с цитатой

Monsteer писал(а):

на землю он наоборот открывается, это Р-канальный мосфет

опечатался
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение Посетить сайт автора
woddy
Гуру
Предупреждений : 1
СообщениеДобавлено: Пт 17-08-18 : 08-18    Заголовок сообщения: Ответить с цитатой

Monsteer писал(а):

вешаю лампочку на полевик, она работает

конечно. там же диод в полевике встроен. через него всегда и будет лампочка гореть
Monsteer писал(а):

затвор же надо как то защитить от пересыщения

нет
Monsteer писал(а):

вот этого вообще не понял

имею ввиду что этот полевик управляется замыканием затвора на землю а не на +
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение Посетить сайт автора
woddy
Гуру
Предупреждений : 1
СообщениеДобавлено: Пт 17-08-18 : 08-39    Заголовок сообщения: Ответить с цитатой

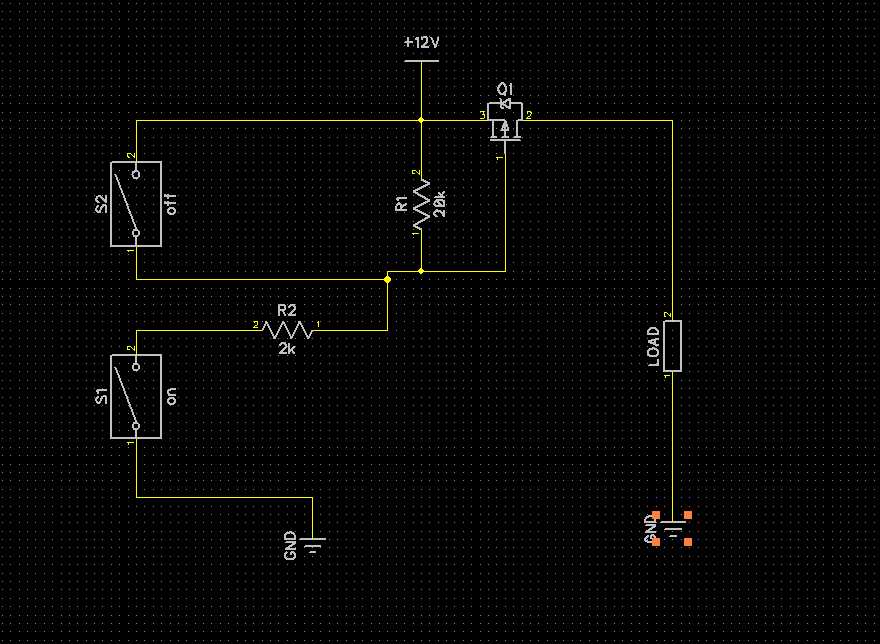

как-то так
но если источники разные, я бы всё же ставил оптроны для развязки

если напряжение питания выше 15 вольт, то параллельно R1 еще стабилитрон на 12-15 вольт поставить
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение Посетить сайт автора
Monsteer
Гуру
Предупреждений : 3
СообщениеДобавлено: Пт 17-08-18 : 10-32    Заголовок сообщения: Ответить с цитатой

ATX555
я тебя вообще не понял

woddy

в управляющем минусе 1 нет выключателя, масса там приходит с блока управления, у тебя получается что высокий потенциал пойдет через резистор 2к на управляющий минус и будет скорее всего хана блоку управления
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение   Номер ICQ
ATX555
Гуру
СообщениеДобавлено: Пт 17-08-18 : 10-55    Заголовок сообщения: Ответить с цитатой

Monsteer писал(а):
ATX555
я тебя вообще не понял
Попробую по рабоче-крестьянски:
нахрена там управляющий 1?
Что предполагается на выходе (открыто или закрыто), если на 1 - минус, на 2 - плюс?
Т.е. оба сигнала присутствуют и должны переключать в противоположные состояния?

Это я намекаю, что 1-ый управляющий - вообще не нужен, т.к. на выходе - всего два возможных состояния: замкнуто и разомкнуто, соответственно хватит одного управляющего для этого!

Если по научному, то какова таблица истинности данного девайса?
1 - высокий потенциал, 0 - низкий потенциал
вх1 | вх2 | выход
0 | 0 | 1 - включено
1 | 1 | 0 - выключено
0 | 1 | - ?
1 | 0 | - ?

Из таблички выше видно, что когда оба 0 - будет включено, оба 1 - выключено, т.е. один управляющий - лишний, т.к. возможны всего два состояния полевика!
Либо у вас не полные данные о функционировании девайса.
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение
Monsteer
Гуру
Предупреждений : 3
СообщениеДобавлено: Пт 17-08-18 : 11-32    Заголовок сообщения: Ответить с цитатой

ATX555
изначальное состояние 0, тоесть схема выключена, затвор закрыт
далее подается минус с упр 1, транз открывается схема работает
потом в любое время подается плюс упр 2 и транзистор надо запереть, при этом не влияя на упр 1 минус, вот для этого диод и пририсовал, может конечно и не правльно
потом убирая плюс со 2го упр схема должна возвращаться в то состояние в зависимости если есть минус на 1м то она открыта, если его нет то закрыто
Последний раз редактировалось: Monsteer (Пт 17-08-18 : 11-36), всего редактировалось 1 раз
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение   Номер ICQ
woddy
Гуру
Предупреждений : 1
СообщениеДобавлено: Пт 17-08-18 : 11-34    Заголовок сообщения: Ответить с цитатой

Monsteer писал(а):

в управляющем минусе 1 нет выключателя, масса там приходит с блока управления, у тебя получается что высокий потенциал пойдет через резистор 2к на управляющий минус и будет скорее всего хана блоку управления

ну да, в твоей схеме через резистор в 1к не будет хана, а в моей схеме будет.

если не понимаешь как работает - ставь вместо s1 и s2 оптроны дешевые, и с обратной стороны как угодно подключай (не забывая про резистор )
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение Посетить сайт автора
Monsteer
Гуру
Предупреждений : 3
СообщениеДобавлено: Пт 17-08-18 : 11-39    Заголовок сообщения: Ответить с цитатой

woddy
я потому и вопрос поставил под резистором, резистор там в любом случае нужен, чтобы запирать затвор автоматом, но чтобы небыло свзяи я поставил диод, который как говорите нафиг не нужен
woddy
как вариан поставить реле, может и оптроны, но точно знаю что если встроить еще один транзистор то схема заработает, вот только как его правильно встроить, ну может еще диоды для развязки
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение   Номер ICQ
woddy
Гуру
Предупреждений : 1
СообщениеДобавлено: Пт 17-08-18 : 11-42    Заголовок сообщения: Ответить с цитатой

Monsteer писал(а):
но чтобы небыло свзяи я поставил диод

если поставить диод, то транзистор не откроется

схемы которые управляют - они между собой связаны как-то?
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение Посетить сайт автора
Monsteer
Гуру
Предупреждений : 3
СообщениеДобавлено: Пт 17-08-18 : 11-58    Заголовок сообщения: Ответить с цитатой

woddy писал(а):
схемы которые управляют - они между собой связаны как-то?

это два разных блока в одном большом устройстве, но как минимум общей массой должны быть связаны
первый вход низковольтный, а второй с хорошим таким плюсовым потенциалом
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение   Номер ICQ
woddy
Гуру
Предупреждений : 1
СообщениеДобавлено: Пт 17-08-18 : 13-04    Заголовок сообщения: Ответить с цитатой

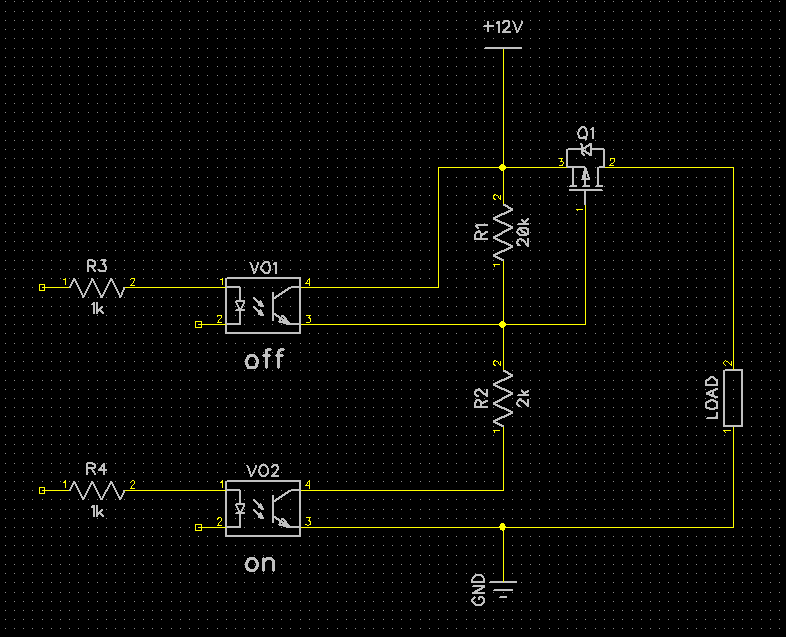

ну как-то так
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение Посетить сайт автора
Monsteer
Гуру
Предупреждений : 3
СообщениеДобавлено: Пт 17-08-18 : 13-38    Заголовок сообщения: Ответить с цитатой

woddy
а если не заморачиваться оптопарами и использовать вместо них транзистор?
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение   Номер ICQ
ATX555
Гуру
СообщениеДобавлено: Пт 17-08-18 : 13-43    Заголовок сообщения: Ответить с цитатой

Monsteer писал(а):
изначальное состояние 0, то есть схема выключена, затвор закрыт
далее подается минус с упр 1, транз открывается схема работает
Т.е. изначально на упр. 1 высокий потенциал?

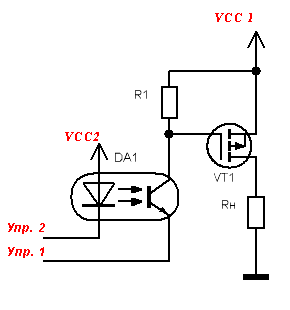

Тогда вот так можно:
В цепи Упр.2 подобрать токоограничивающий резистор в зависимомти от оптрона и управляющего напряжения.



 Описание:
 Размер файла:  1.96 KB
 Просмотрено:  1061 раз(а)


 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение
ATX555
Гуру
СообщениеДобавлено: Пт 17-08-18 : 13-45    Заголовок сообщения: Ответить с цитатой

Monsteer писал(а):
а если не заморачиваться оптопарами и использовать вместо них транзистор?
Можно, но придётся учитывать переходные процессы и не развязанные гальванически источники напряжений...
Оптопра - и есть транзистор, управляемый светодиодом. зер гуд
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение
woddy
Гуру
Предупреждений : 1
СообщениеДобавлено: Пт 17-08-18 : 17-34    Заголовок сообщения: Ответить с цитатой

Monsteer писал(а):

а если не заморачиваться оптопарами и использовать вместо них транзистор?

1) оптопара стоит 8 рублей (pc817, LTV817 например)
2) ваши знания не позволяют обойтись транзисторами

я предложил самое простое и дубовое решение
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение Посетить сайт автора
kc_duke
Гуру
Предупреждений : 1
СообщениеДобавлено: Пт 17-08-18 : 22-19    Заголовок сообщения: Ответить с цитатой

Мож у него там sot23, а вы тут со своими здоровыми оптопарами. Trollface
