 Автор |
Сообщение |
alexs22222
Гуру
 Предупреждений : 2
|
|
| Shub-Niggurath писал(а): |
| А вообще, все это от безделья |
совершенно в точку. все что нужно это подобрать наушники которые радуют уши. Остально все игрушки... |
|
 |
|
 |
alexs22222
Гуру
Предупреждений : 2
|
|
| CoMpOsTeR писал(а): |
| Нуу, если по науке, |
По науке покажи хоть один аудио усилитель с импульсным блоком питания?
Или что такие фирмы как пионер сансуй онкио и так далее тупые совсем? |
|
| |
|
|
R2D2
Форумчанин
 |
|
уси с импульсным бп делали, например Halcro DM68 (стоит дороже денег)
суть в том что правильно спроектированный имп. бп для аудио-уся стоит дороже самого уся...
для цапов достаточно трансформаторного бп с куском сетевых фильтров от бохлого бп-пк.
После транса стаб, можно(лучче малошумный) и кондеров не жалеть, и достаточно оки-доки... |
|
| |
|
|
kc_duke
Гуру
 Предупреждений : 1
|
|
| R2D2 писал(а): |
для цапов достаточно трансформаторного бп с куском сетевых фильтров от бохлого бп-пк.
После транса стаб, можно(лучче малошумный) и кондеров не жалеть, и достаточно оки-доки... |
Вот вы прям мои мысли прочитали |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| R2D2 писал(а): |
| Halcro DM68 |

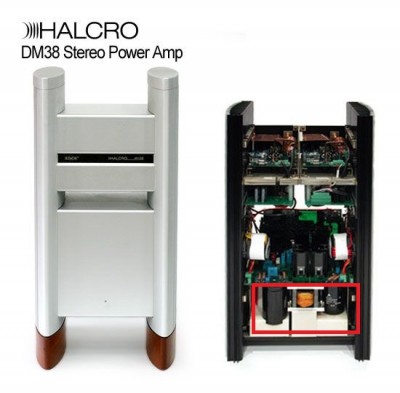

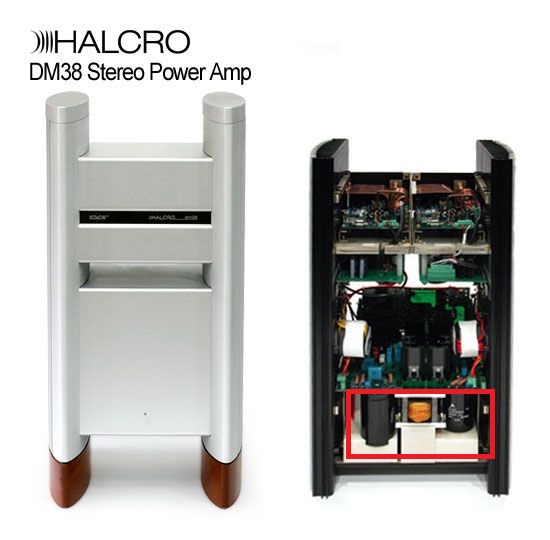

Внутри видел его?
Стоит транс и не мелкий, а возле него кондерик на 33 000 мкф минимум.
ну и далее не видно. Какой импульс ? Где? Не когда в аудио не использовали импульсники, свист очищать замучитесь. На 400 ватт усилок на импульсном блоке питая. КАРАУЛ
| 241813e033ef54fb6dbe027566972f39.jpg |
| Описание: |
|
| Размер файла: |
53.61 KB |
| Просмотрено: |
140 раз(а) |
|
|
|
| |
|
|
Wizenya
Гуру
 |
|
| alexs22222 писал(а): |
| На 400 ватт усилок на импульсном блоке питая. КАРАУЛ |
Матчасть учи. В ИБП трансформаторы тоже используются. Вернее один дроссель, другой трансформатор. И более 400 Вт тоже не проблема. А откуда там свист? Частота то не 1 кГц.
ПыСы; Ты трансформатор от лампового цветного телика видел? ТС180 или ТС-200? А на 400 Вт там какое железо будет? ИБП на порядок дешевле трансформаторного, плюс стабилизация напряжения, плюс малый вес и габариты и безопасность. Трансформатор если коротнёт, то дыму будет как от подбидой БМП, а импульсный просто отключится. |
|
| |
|
|
Monsteer
Гуру
 Предупреждений : 3
|
|
Wizenya
То то у импульсника аж фильтр стоит перед мостом, чтоб помехи в сеть не пускать, и на выходе у него пипец что творится, фильтры нужны хорошие, а не тупо кондеры |
|
| |
|
|
Wizenya
Гуру
|
|
| Monsteer писал(а): |
| фильтры нужны хорошие |
А что такое фильтр? Это ж тупо контур колебательный, катушка(обмотка трансформатора) плюс конденсатор, настроенный на частоту фильтрации. Там видно мелкий кондёрчик, он и убирает высокочастотную составляющую. Или ты думаешь что помехи тут пылесосом надо отсасывать?  |
|
| |
|
|
R2D2
Форумчанин
|
|
| alexs22222 писал(а): |
| R2D2 писал(а): |
| Halcro DM68 |
Внутри видел его?
Стоит транс и не мелкий, а возле него кондерик на 33 000 мкф минимум.
ну и далее не видно. Какой импульс ? Где? Не когда в аудио не использовали импульсники, свист очищать замучитесь. На 400 ватт усилок на импульсном блоке питая. КАРАУЛ
|
Вызов принят!
Открываем статейку: https://www.audioreview.it/prove/storiche/halcro-dm38.html
И ищем яндекс-переводчиком знакомые буквы...
Кусок текста:
Per quanto riguarda poi la controreazione, il costruttore dichiara che non è stato necessario utilizzarla in quantità eccessiva e, comunque, il suo impiego è stato limitato ai singoli stadi (assenza di controreazione globale multistadio). Lo schema circuitale adottato, contrariamente al solito, non è completamente simmetrico dato che il costruttore non ritiene utile eliminare le sole armoniche pari di distorsione e non anche quelle dispari che risultano più nocive all’ascolto. Un’altra scelta progettuale che si discosta dalla norma è l’adozione di un’alimentazione di tipo switching a 115 kHz, in grado di garantire il normale funzionamento per un intervallo di tensioni di ingresso particolarmente ampio (da 90 a 240 V).
Цэ перевод:
Что касается противодействия, то производитель заявляет, что его не нужно было использовать в чрезмерном количестве, и, тем не менее, его использование ограничено отдельными стадиями (отсутствие многоступенчатой глобальной обратной связи). Принципиальная схема, принятая, в отличие от обычного, не является полностью симметричной, поскольку конструктор не считает полезным устранить равные гармоники искажений, а также не нечетные, что приводит к более вредному прослушиванию. Другой выбор дизайна, который отклоняется от нормы, - это принятие источника питания типа переключения 115 кГц, который может обеспечить нормальную работу для особенно широкого диапазона входных напряжений (от 90 до 240 В).
Маленький сЕтЕвОй транс на феррите с частотой 115кГц (смотри фото в статье)???
Аха-ха-ха |
|
| |
|
|
CoMpOsTeR
Эксперт
 |
|
| alexs22222 писал(а): |
| R2D2 писал(а): |
| Halcro DM68 |
Внутри видел его?
Какой импульс ? Где? Не когда в аудио не использовали импульсники, свист очищать замучитесь. |
Там на третьей странице написано конкретно про блок питания этого усилителя.
"Construction of the Power-supply Section"
Кратко, но полно. )
http://halcro.com/wp-content/uploads/2015/10/DM68_January_Issue_of_MJ_.pdf
Для больших мощностей нужны большие трансы. Тогда бы он с ним под сотню весил бы, наверное.
| Wizenya писал(а): |
| А откуда там свист? Частота то не 1 кГц. |
Кроме основной частоты преобразования присутствуют кратные во всём диапазоне длин волн.
Я специально не искал, но тут можно глянуть с времени 2:12 на примере блока питания DVD-плеера.
Как я понял, это он на осциллографе включил разложение спектра сигнала (FFT) с выхода импульсника. Пики и есть частоты генерации, т.е. их ох-ох как много. В зависимости от нагрузки меняется их интенсивность и сам спектр.
https://www.youtube.com/watch?v=K6D6qVgR13I
| Wizenya писал(а): |
| ИБП на порядок дешевле трансформаторного, плюс стабилизация напряжения, плюс малый вес и габариты и безопасность. Трансформатор если коротнёт, то дыму будет как от подбидой БМП, а импульсный просто отключится. |
Свои плюсы есть у обоих.
На случай КЗ обмоток у транса должен быть обязательно предохранитель, который, впрочем, далеко не всегда сработает. Все китайские предохранители, как я понял по случайной статье в интернете, не соответсвуют указанному току. Т.е. написано, что он на 2А, а в реале перегорит при 4А или около того. Ну, я сам не проверял, но вроде такое тестирование встречал. Надо самому брать и тестировать предохранители для разного тока, если это критично.
Чинил стиралку, так там у обмоток мотора стоит одноразовый термопредохранитель, который размыкает цепь при превышении темпы. Также термик видел и на каком-то небольшом трансе недавно, вроде. Надо обычный предохранитель и еще термопредохранитель для повышения надёжности.
А вот с электробезопасностью у импульсников реально проблемы. У обычных сетевых трансов вторичка развязана от сети, а импульсные работают на высокой частоте, при которой между обмотками кроме индуктивной связи появляется и ёмкостная, т.е. обмотки транса превращаются в обкладки конденсатора, а конденсатор сами знаете что хорошо проводит переменку. Вот и получается, что переменка в трансе пролазит во вторичку. Это хорошо когда есть заземление, а когда его нет (большинство домов в России), то могут быть всякие неприятные случаи из-за этого. А в некоторых случаях не поможет даже и заземление. К примеру, в зарядниках сотовых телефонов нет третьего заземляющего контакта. Если люди далёкие от понятий электробезопасности полезут в ванную со смартфоном/планшетом и при этом будут его заряжать, то исход этого будет очевидный. Думаю, вы уже достаточно начитались о таких случаях гибели людей. А причина - импульсники не развязаны от сети, хотя как-то этот эффект всё же, наверное, можно уменьшить.
Ещё долбануть может если прикоснётесь к трубе отопления.Комп лучше подальше от батареи держать, чтоб не долбануло. |
|
| |
|
|
Wizenya
Гуру
|
|
| CoMpOsTeR писал(а): |
| т.е. обмотки транса превращаются в обкладки конденсатора, а конденсатор сами знаете что хорошо проводит переменку. Вот и получается, что переменка в трансе пролазит во вторичку. |
Переменка в трансе и должна по всему трансу лазить, на то он и транс. Колебательный контур не знаете что такое? Не надо чушь писать, вы как куратор мой, который рассказывал как работает стартер-генератор - Ротор раскручивается, электроны под действием центробежной силы вылетают и летят по цепи, зажигая лампочки, питая реле и т.д.
Вроде там всё просто, достаточно знать что такое индуктивность, ёмкость, резонансная частота контура и размер бюста у Семенович, ну и в радиотехнике и электротехнике чуть-чуть разбиратьтся. |
|
| |
|
|
CoMpOsTeR
Эксперт
|
|
| Wizenya писал(а): |
Переменка в трансе и должна по всему трансу лазить, на то он и транс. |
Это да, но только разница в том, что если в трансформаторе 220В копаться пальцем в первичке и стоять при этом на на полу, то получишь удар током. А вот если держаться за один из выводов вторички и стоять на полу, то удара током не будет. Удар током во вторичке будет если одной рукой возьмёшься за один её конец, а другой за другой её конец.
Про заземление и гальваническую развязку трансформатором можете почитать в тырнете. Мало ли, может склероз у вас. У меня тоже бывает иногда... ))) |
|
| |
|
|
Wizenya
Гуру
|
|
| CoMpOsTeR писал(а): |
| одной рукой возьмёшься за один её конец, а другой за другой её конец. |
А зачем держаться за какой-то там конец? За сиську держаться надо! Самое то заземление! Чему людей-то учите... Безобразник, ей богу!!!
А по сути - сейчас УЗО продают, кто не даёт рядом с автоматом в щитке поставить? Работает нормально, если утечка будет (через любой конец ), то отрубает не давая коньки отбросить. |
|
| |
|
|
|
