привет всем. помогите решить задачу по электротехнике!!!!
Задача:
При разомкнутых рубильниках 1"P" и 2"P" амперметр показывает 4А. При замкнутом 1"P" и разомкнутом 2"P" амперметр показывает 5А. Определить показание амперметра при замкнутых 1"P" и 2"P" если P= 5 ом |
|
 |
|
 |
Isc
Гуру
|
| Добавлено: Ср 3-02-10 : 16-26 Заголовок сообщения: |
|
|
Faraitf
правильно заданный вопрос, содержит в себе половину ответа.
нарисуй схему. |
|
| |
|
|
Faraitf
Форумчанин
|
| Добавлено: Ср 3-02-10 : 16-37 Заголовок сообщения: |
|
|
пожалуйста

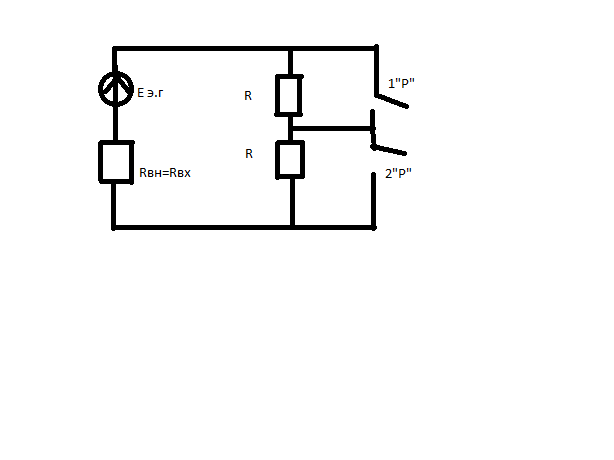

| Безымянный.png |
| Описание: |
|
| Размер файла: |
8.37 KB |
| Просмотрено: |
2145 раз(а) |
|
|
|
| |
|
|
Isc
Гуру
|
| Добавлено: Ср 3-02-10 : 17-01 Заголовок сообщения: |
|
|
а где амперметр то ?
если замкнуть оба ключа - будет короткое замыкание.
ток будет Eэдс/Rвн
явно задача неправильно поставлена / нарисована... |
|
| |
|
|
Faraitf
Форумчанин
|
| Добавлено: Ср 3-02-10 : 17-21 Заголовок сообщения: |
|
|
вот правильный! и решение можно пожалуйста!
Нем могу добавить((( вот ссылка на привильную схему
http://dump.ru/file/4260631 |
|
| |
|
|
Aprelle
Гуру
|
| Добавлено: Ср 3-02-10 : 17-40 Заголовок сообщения: |
|
|
ну а в чем проблема то?
3 уравнения Кирхгофа, 3 неизвестных.
Ищешь Rвн получаешь I
детский садПоследний раз редактировалось: Aprelle (Ср 3-02-10 : 17-42), всего редактировалось 1 раз |
|
| |
|
|
Faraitf
Форумчанин
|
| Добавлено: Ср 3-02-10 : 17-41 Заголовок сообщения: |
|
|
| ну если я не понимаю!!!! помогите!!!! дайте решение!!!!))) |
|
| |
|
|
Aprelle
Гуру
|
| Добавлено: Ср 3-02-10 : 17-43 Заголовок сообщения: |
|
|
U/R=I
подставляй циферки
не понимаешь - читай учебник
не хочешь - иди в армию
все просто  |
|
| |
|
|
Faraitf
Форумчанин
|
| Добавлено: Ср 3-02-10 : 17-46 Заголовок сообщения: |
|
|
| сделал! что дальше! |
|
| |
|
|
Aprelle
Гуру
|
| Добавлено: Ср 3-02-10 : 17-47 Заголовок сообщения: |
|
|
делаешь для всех 3 вариантов с выключателями
дальше получается Е и Rвн |
|
| |
|
|
Faraitf
Форумчанин
|
| Добавлено: Ср 3-02-10 : 17-51 Заголовок сообщения: |
|
|
| ты решение не можешь написать? что сложно? |
|
| |
|
|
Isc
Гуру
|
| Добавлено: Ср 3-02-10 : 17-56 Заголовок сообщения: |
|
|
Е=100в.
Rвн = 15 ом
тогда ток при всех разомкнутых
i=E/ Rвн+R+R
100/(15+5+5) = 4A
при замкнутом одном
i=E/ Rвн+R
100/(15+5)=5А
при замкнутых всех
i=E/ Rвн
100/15=6,6666(6)А |
|
| |
|
|
Aprelle
Гуру
|
| Добавлено: Ср 3-02-10 : 18-28 Заголовок сообщения: |
|
|
Isc
как тебе не стыдно, снижаешь обороноспособность России
Впрочем, Фаридху это не поможет... |
|
| |
|
|
Isc
Гуру
|
| Добавлено: Ср 3-02-10 : 18-35 Заголовок сообщения: |
|
|
Aprelle
гыгыгы..
мочи будущих конкурентов на рынке труда, в зародыше -) |
|
| |
|
|
Aprelle
Гуру
|
| Добавлено: Ср 3-02-10 : 18-40 Заголовок сообщения: |
|
|
Isc
не-не-не
это не конкуренты
это безрукая серая масса в волне которой трудно разглядеть стоящего работника
помехи, которые нужно фильтровать |
|
| |
|
|
Shub-Niggurath
Geek
 Предупреждений : 4
|
| Добавлено: Ср 3-02-10 : 18-52 Заголовок сообщения: |
|
|
Вот так и появляются гопники  |
|
| |
|
|
|
