 Автор |
Сообщение |
Shub-Niggurath
Geek
 Предупреждений : 4
|
 Добавлено: Вс 27-07-14 : 19-58 Заголовок сообщения: |
 |
|

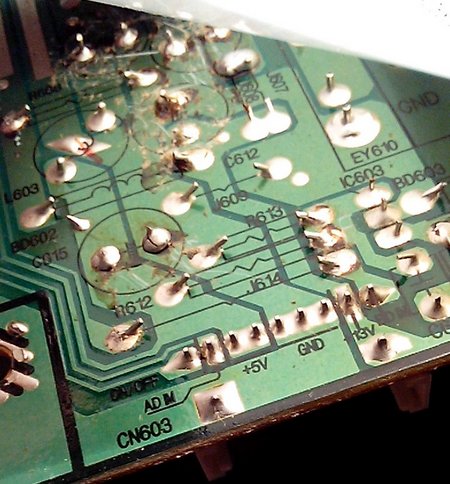

| Я тупо подал с внешнего источника напряжение на плату источника монитора, 5В и 12В. Монитор заработал, лампы светятся, есть табличка ноу сигнал. То есть проблема не в плате контроллера дисплея и инверторе, косяк именно в источнике 5В и 12В. Он не может запуститься, что-то ему не даёт. |
|
 |
|
 |
SKALA60
Эксперт
 |
| Добавлено: Вс 27-07-14 : 20-41 Заголовок сообщения: |
|
|
Shub-Niggurath
Вот 100 пудово косяк во вторичке, в мосфетах. Заменил бы их или нарисуй их имя и как мерял, на какой отметке мультика? |
|
| |
|
|
Shub-Niggurath
Geek
Предупреждений : 4
|
| Добавлено: Вс 27-07-14 : 20-49 Заголовок сообщения: |
|
|
В каких мосфетах вторички? Я ведь говорю, что инвертор исправен, раз лампы светятся при подаче напряжения на него извне. Так же я пробовал отпаивать предохранитель, идущий на инвертор, и пытаться запустить блок, это ничего не дало. На 5 и 12 никаких мосфетов нету, только шим dm0565r, всё внутри него. Во вторичке импульсного трансформатора есть диодная сборка на радиаторе, при прозвоне в режиме диодов показывает падение 200мв, если я правильно понимаю. Это нормально? Сборка судя по всему - диоды шоттки.
Схемы выше именно на этот монитор скидывал, с сервис мануала. |
|
| |
|
|
SKALA60
Эксперт
|
| Добавлено: Вс 27-07-14 : 21-10 Заголовок сообщения: |
|
|
Shub-Niggurath
Вешай нагузку и юзай на столе, шотки падение так и показывают.
Остальное завтра. Да, найди даташит на шим и сверь все напруги... |
|
| |
|
|
JASJAS
Гуру
 |
| Добавлено: Пн 28-07-14 : 01-47 Заголовок сообщения: |
|
|
| Shub-Niggurath писал(а): |
| В интернете пишут что это нормально без нагрузки |

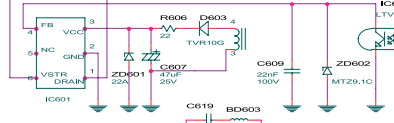

Импульсник без нагрузки - НЕНОРМАЛЬНО.
Вторичка вряд ли тут при делах, не трогай ничего.
Вылетело что-то из этой цепи, включая оптрон (или всё).
| ux0ky.pdf |
| Описание: |
|
Скачать |
| Имя файла: |
ux0ky.pdf |
| Размер файла: |
350.78 KB |
| Скачано: |
378 раз(а) |
|
|
| |
|
|
JASJAS
Гуру
|
| Добавлено: Пн 28-07-14 : 15-36 Заголовок сообщения: |
|
|

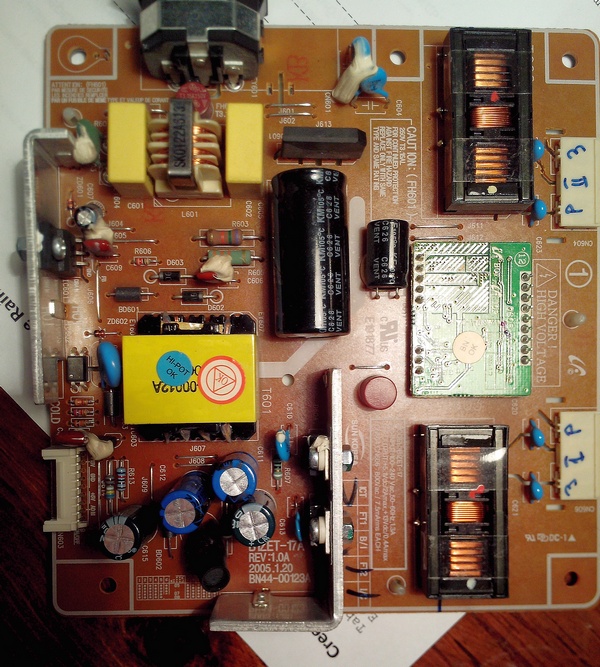

Нашёл такую платку:
BIZET-17A, REV 1.0 BNN44-00123
Непаханая, только кондёры на вторичке менялись.
 |
|
| |
|
|
Shub-Niggurath
Geek
Предупреждений : 4
|
| Добавлено: Пн 28-07-14 : 18-15 Заголовок сообщения: |
|
|
На вид подходящая.
На моей плате думаю нужно менять ШИМ(DM0565R), т.к. всё остальное что только можно я вроде проверил, но хрен знает, где его взять. Позвонил в Электронищк, у них такого нет, хотя на сайте числится в наличии.
Если у кого-нибудь в залежах есть такая, поделитесь  |
|
| |
|
|
SKALA60
Эксперт
|
| Добавлено: Пн 28-07-14 : 19-10 Заголовок сообщения: |
|
|
Shub-Niggurath
Завра пороюсь в коробках..... |
|
| |
|
|
Shub-Niggurath
Geek
Предупреждений : 4
|
| Добавлено: Вт 29-07-14 : 18-49 Заголовок сообщения: |
|
|
Монитор отремонтирован с помощью платы, любезно предоставленной JASJAS, за что ему огромное спасибо. Старая плата будет лежать до тех пор, пока мне где-нибудь не попадётся ШИМ DM0565R или его аналог, просто интересно, в нём ли была проблема.
Сегодня ночью буду выслушивать новую плату на предмет писков Последний раз редактировалось: Shub-Niggurath (Вт 29-07-14 : 20-00), всего редактировалось 1 раз |
|
| |
|
|
SKALA60
Эксперт
|
| Добавлено: Вт 29-07-14 : 19-51 Заголовок сообщения: |
|
|
Shub-Niggurath
Я рад за тебя и спасибо, что такие мужики-мастера еще есть!!!!!!!!
Если честно, то посмотрел(ну что обещал) только, что сверху-сегодя день, прям на разрыв....Шим либо выпаяны, либо с дыркой.
Ну что успехов всем!!! а JASJAS  |
|
| |
|
|
Shub-Niggurath
Geek
Предупреждений : 4
|
| Добавлено: Вт 29-07-14 : 19-59 Заголовок сообщения: |
|
|
| Сейчас увёл монитор в дежурный режим и сунул ухо прямо к БП - никаких звуков не слышно. Так что возможно, что старая плата свистела не просто так, может быть действительно ШИМ помирал, либо работал не как полагается, если такое возможно. Кстати, на этой плате в цепи снаббера стоят именно плёночные конденсаторы. |
|
| |
|
|
SKALA60
Эксперт
|
|
| |
|
|
SKALA60
Эксперт
|
| Добавлено: Вт 29-07-14 : 20-11 Заголовок сообщения: |
|
|
Да ты похоже это уже не один раз видел.  |
|
| |
|
|
SKALA60
Эксперт
|
| Добавлено: Вт 29-07-14 : 20-12 Заголовок сообщения: |
|
|
JASJAS
Шепни, просто отдал или там................ |
|
| |
|
|
JASJAS
Гуру
|
| Добавлено: Вт 29-07-14 : 20-51 Заголовок сообщения: |
|
|
А нам нечего скрывать от трудового народа! Бэзбаздмездна, то есть даром ©
А вот мне сегодня удача не улыбается, посему буду пить вотку, орать песни, кричать матные слова
Делайте бэкап!!! Делайте вовремя!!! Быстро все встали и сделали бэкап!!! |
|
| |
|
|
Shub-Niggurath
Geek
Предупреждений : 4
|
| Добавлено: Вт 29-07-14 : 21-06 Заголовок сообщения: |
|
|
| Надо бы сделать бакап системы, давно не делал |
|
| |
|
|
SKALA60
Эксперт
|
| Добавлено: Вт 29-07-14 : 21-32 Заголовок сообщения: |
|
|
Shub-Niggurath
Ну хорошо, что так вышло..прям правда доволен, НО жаль что чел без меня бухает.... Я думаю как нить с JASJAS это исправим!!! |
|
| |
|
|
|
