Chaos
Гуру
 Предупреждений : 5
|
|
Есть 3ф сеть
на ней разные нагрузки однофазные 3Фазные
померил клещами вводные провода
ФА-127А
ФБ-47А
ФС-63А
Как посчитать потребляемую мощность? желательно с пояснением.
Р=(127+47+63)*1.73*380*0.95???=148кВт? так?
или мб так?
Р=(127+47+63)*220=52кВт? |
|
 |
|
 |
kovaikin
Гуру
Предупреждений : 3
|
|
чет прям больой перекос то на фазах,
если не секрет где такое не на дачах случаем? просто у нас там тоже постоянные перекосы |
|
| |
|
|
Chaos
Гуру
Предупреждений : 5
|
|
вопрос не в перекосе, это фигня
это второй ввод в детский сад |
|
| |
|
|
nethello
Гуру
 |
|
| |
|
|
Chaos
Гуру
Предупреждений : 5
|
|
nethello
это не сильно важно
самое непонятное как токи складывать или нет? |
|
| |
|
|
alexs22222
Гуру
 Предупреждений : 2
|
|
| Chaos писал(а): |
| Как посчитать потребляемую мощность? |
Я не знаю о чем речь, и даже не понимаю. Есть микроволновка она кушает 16 вт . это 0,07 ампера. или 0,016 квт.
вообщем не понимаю я. Ампер это нагрузка, ну тоесть сила тока, которая зависит от толщины провода.
https://www.center-pss.ru/klk/k417.htm
https://www.center-pss.ru/klk/k416.htm
если сечение кабеля 2,5 то а хотя ладно все равно не понял я тут не фига.
кто что считает. Неправильная задача пораждает полные непонятки.

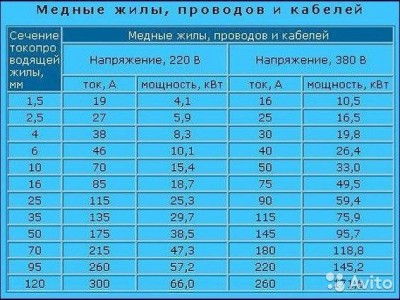

| 5699274028.jpg |
| Описание: |
|
| Размер файла: |
75.6 KB |
| Просмотрено: |
109 раз(а) |
|
|
|
| |
|
|
ATX555
Гуру
|
|
| alexs22222 писал(а): |
| Ампер это нагрузка, ну тоесть сила тока, которая зависит от толщины провода. |

Ампер - он Андре-Мари  |
|
| |
|
|
ATX555
Гуру
|
|
| nethello писал(а): |
| cos фи = 0.7 не? |
Он от типа нагрузки зависит!
Если там двигатели - один, а если конфорки в плитах - другой.
Просто можно просчиать крайние значения - от минимума до максимума, все остальные комбинации уложатся в этот интервал можностей. |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| Chaos писал(а): |
| желательно с пояснением |
а еще наверное и работа курсовая или дипломная, это ты к везенья обращайся он за бабки всем 2 институтам их писал.
ATX555
да всеж просто если в усилители стоит трансформатор 400 вт, то какой нам надо поставить предохранитель на входе? И какое сечение питающего провода надо.
Ну все ж просто как два пальца об асфальт. надо поставить 2 ампера предохранитель и питающий провод должен быть не мение 0,2 кв.мм
Я просто не понимаю чего тут посчитать пытаются, амперы перевести в квт.часы, как их переведешь то, если сейчас нагрузка 1 ампер. а через пять минут дядя Вася выключил микроволновку. |
|
| |
|
|
Chaos
Гуру
Предупреждений : 5
|
|
Дано:
Есть 3ф сеть
на ней разные нагрузки однофазные 3Фазные
померил клещами вводные провода
ФА-127А
ФБ-47А
ФС-63А
Какая мощность нагрузки?какой кабель?какой автомат? |
|
| |
|
|
Wizenya
Гуру
 |
|
| Если тебе активную мощность подсчитать, то просто. Если реактивную, посложней. На автомате написан номинальный ток, сечение кабеля тоже от тока пляшется. |
|
| |
|
|
Chaos
Гуру
Предупреждений : 5
|
|
| активную которую считает счетчик |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| Chaos писал(а): |
| Какая мощность нагрузки?какой кабель?какой автомат? |
Ну вот все понятно сразу.
Спросим дальше, какие потребители? Станки токарные? Фрезерные? Печи? Или еще чего? Какое потребление у них? Это завод или цех или гараж, мотор?
Что запитывать то будем? А то может трансформатор надо ставить?
127 ампер ну я не знаю прям,
Давай уже подробнее, типа это церкулярка, на ней стоит такой то мотор, и так далее. Или это цех там 100 станков токарных.

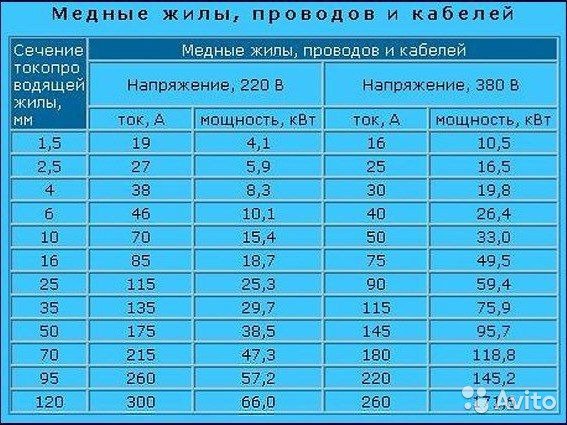

Ладно. таблицу канул, ссылки дал. 3 фазы это три раза по 220, или один раз 380. |
|
| |
|
|
Wizenya
Гуру
|
|
Chaos
Расчитывай по максимальному току. У тебя это 127 А. Автомат на 130А не меньше, кабель 50 мм2 на 145А, Не меньше. Больше можно. Это общий ввод. Дальше пойдут ответвления, там расчет будет индивидуадльный. |
|
| |
|
|
Wizenya
Гуру
|
|
| А вообще, неравномерное распределение нагрузки может привести к печальным последствиям. Например, ноль отгорит и перегорит вся твоя ферма нафик, там перекос такой пойдет, что вместо220 320 появится и сделает тебя нищим. |
|
| |
|
|
Chaos
Гуру
Предупреждений : 5
|
|
alexs22222
Wizenya
тип нагрузки неизвестен(есть печи на 380, в основном нагрузка на 220)
про перекос знаю и ноль тоже
суть вопроса в другом
есть Ррасчетная по проекту
надо понять превысили ее или нет
если запас или нет
вводной кабель алюминий 3*120+1 на 70 вроде |
|
| |
|
|
Wizenya
Гуру
|
|
Chaos
Ну счётчик то есть? Нагрузка постоянная? Ну замерь расхрд за один час (лучше за сутки) и определи нагрузку. В месчце примерно 720 часов. Ты что, энергетиком сейчас, и заявку на будущий год по мощности сочинаешь, или экомомию (обязательную по предприятию) ищешь? Что именно хочешь то? |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
Wizenya
Вова я ж тебе написал что это курсовая или дипломная. Это ж видно сразу.
| Chaos писал(а): |
| тип нагрузки неизвестен |
Ну вспомни молодость напиши работу молодому человеку. |
|
| |
|
|
Wizenya
Гуру
|
|
| Chaos писал(а): |
есть Ррасчетная по проекту
надо понять превысили ее или нет |
Ну ты грубо подсчитал по току, это 52 кВт. Что там в расчётной? Там лимит месячный или средняя мощность? Если печи пекарни, то у них не постоянное включение как в моторах на котельной. Ничерта не понятно. |
|
| |
|
|
Wizenya
Гуру
|
|
| alexs22222 писал(а): |
| Ну вспомни молодость напиши работу молодому человеку. |
Не. Те кому я писал, сейчас мной командуют. Ну их в жопу, их много (и все командуют), а я один. И жопа у меня одна, если что, а их много... Не, Лёха, не буду писать, я думал что он хлебопекарню открывает, если курсовая, то циферик вводных больше было б. |
|
| |
|
|
|
