 Автор |
Сообщение |
JASJAS
Гуру
 |
|
Речь, собственно о выводах на динамики. Ты их с землёй соединял?
Или, может, между собой в каком нибудь сочетании? |
|
 |
|
 |
Shpr0te
Гуру
 |
|
JASJAS
не, не соединял...может быть случайно какие нить дороги объединил, завтра в мультиметр батарейку куплю, проверю еще разок... |
|
| |
|
|
Shpr0te
Гуру
|
|
navuhudonosor
кстати, на чем ты ето дело собирал. |
|
| |
|
|
navuhudonosor
Эксперт
 |
|
Shpr0te
на двустороннем фольгированном текстолите, к одной из сторон сразу припоял выводы 3, 11, 7 и соединил её с землёй, с другой стороны ножом вырезал прямоугольные площадки под оставшиеся выводы, остальное пространство текстолита опять-таки земля... поясню: микросхема расположена на плате не вертикально, а в одной плоскости, с торца платы... |
|
| |
|
|
Shpr0te
Гуру
|
|
navuhudonosor
нифига, как все сложно, я вот думаю, может стоит перерисовать плату, чтоб на микросхему радиатор удобней нацепить. |
|
| |
|
|
navuhudonosor
Эксперт
|
|
Shpr0te
ну да, при твоей разводке платы, микросхема получается в середине, что не очень удобно, обычно элементы с радиатором располагают с краю, если предполагаешь использовать усилитель в корпусе, можно сделать корпус алюминиевый и использовать его как радиатор, или одну из стенок корпуса сделать алюминиевой, тем более что радиатор имеет контакт с землёй |
|
| |
|
|
Shpr0te
Гуру
|
|
navuhudonosor
вот, если не сложно погляди...
нда, вот только резисторам придется изрядно погнуть ноги... |
|
| |
|
|
navuhudonosor
Эксперт
|
|
Shpr0te
поглядел, но честно говоря ничего не понял
а зачем вывод 9 подключен к земле? он конечно должен быть подключен, но через 8 кОм |
|
| |
|
|
Shpr0te
Гуру
|
|
navuhudonosor
спасип
блин...
я запутался... жуть...Последний раз редактировалось: Shpr0te (Пт 3-04-09 : 23-25), всего редактировалось 1 раз |
|
| |
|
|
Shpr0te
Гуру
|
|
немного подправил...
 |
|
| |
|
|
navuhudonosor
Эксперт
|
|
Shpr0te
на плате не показано размещение элементов, поэтому не могу сказать, правильная она или нет

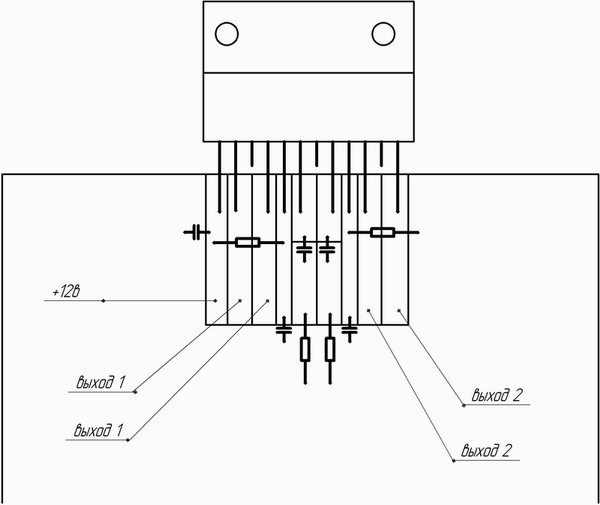

у меня собрано примерно так:
 Последний раз редактировалось: navuhudonosor (Сб 4-04-09 : 00-14), всего редактировалось 1 раз |
|
| |
|
|
Shpr0te
Гуру
|
|
navuhudonosor
угу, спс, вот думая, может также сделать... |
|
| |
|
|
Shpr0te
Гуру
|
|
текс, и вот, что я нарисовал
Все таки по мне травить плату...Последний раз редактировалось: Shpr0te (Сб 4-04-09 : 19-54), всего редактировалось 1 раз |
|
| |
|
|
Shpr0te
Гуру
|
|
| з.ы. было бы неплохо услышать чье нибудь мнение...и возможно какие-то ошибки |
|
| |
|
|
navuhudonosor
Эксперт
|
|
Shpr0te
ждём результатов  |
|
| |
|
|
Mvd
Эксперт
 |
|
| Элементы, над дорожками -- шуметь не будет? |
|
| |
|
|
navuhudonosor
Эксперт
|
|
Mvd
не тот случай, уровень качества не тот |
|
| |
|
|
Shpr0te
Гуру
|
|
| Mvd писал(а): |
| Элементы, над дорожками |
а как должно быть? |
|
| |
|
|
Mvd
Эксперт
|
|
| Shpr0te писал(а): |
| а как должно быть? |
Не над дорожками  В принципе наверное в таком проекте это не критично. |
|
| |
|
|
Isc
Гуру
|
|
а козу зойка ! в таком деле мелочей не бывает (с) день выборов.
шуметь будет... над дорожками нельзя...
не болтайте ерундой. |
|
| |
|
|
|
