 Автор |
Сообщение |
sog
Гуру
 |
|
| Цитата: |
1 - +3,3 V, 2 - GND |

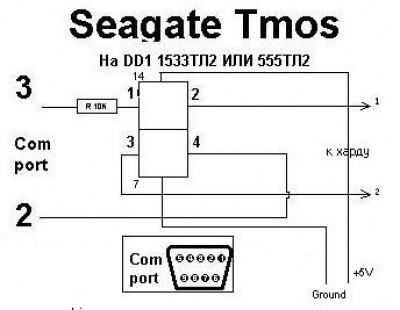

цеплять на RS 232, дело в том, что нужен преобразователь уровня, ибо на сом-порте 12 В. Пользуй схему, что ветер дал, либо на тебе вариант на нашей комплектухе (не обращай внимание на надписи))).
С резисторами тоже можно, учти , что на них должно падать 7 В, а ток портов интеркросса неизвестен. поэтому - не советую.
| 10000000.jpg |
| Описание: |
|
| Размер файла: |
16.74 KB |
| Просмотрено: |
432 раз(а) |
|
|
|
 |
|
 |
snex
Форумчанин
 |
|
| без этой микросхемы MAX 232 напрямую значит нельзя припаять? Где бы готовый кабель достать, щакащать чтоб не припаивать ничего |
|
| |
|
|
sog
Гуру
|
|
хех, глянь на пост выше..... к555тл2. она рублей 10 стоит
кабель от сименсов типа с65 с баклушей на нём, наверное дорогой, хз |
|
| |
|
|
snex
Форумчанин
|
|
да непонятно что куда, и что к чему относится, какието схемы, контакты, где бы подробный мануал найти, типа берём провод припаиваем туда-то, другой конец припаиваем к ком порту на контакт Х" и тд |
|
| |
|
|
sog
Гуру
|
|
Выясняешь разводку на плате интеркросса. Тестером отн. земли. Первым будет контакт, на котором 3,3 в. Второй должен быть на земле. Проверь. Третий - TX , четвертый - RX.
Далее покупаешь микросхему к 555тл2. на ней самой(без платы) делаешь на её ножках разводку проводников. питание +5 бери от усб или от разъема клавы. далее по схеме. левая часть. соответственно на контакты 3 и 2 сом порта компа. правая часть. верхний провод (обозначен 1) - RX модема (четвёртый контакт). Нижний провод по схеме(обознычен 2) - на третий контакт модема (TX).
Если не понятно, что я написал ------>   |
|
| |
|
|
snex
Форумчанин
|
|
| Теперь понятно, только вопрос чем эта схема хуже макс232? здесь 2 контакта на ком порт, там 3. |
|
| |
|
|
sog
Гуру
|
|
| обрати внимание, что на мах dcd по нижней схеме не распаян. нах полный нуль-модем. тут тоже 3 - землю надо цеплять и в сом-порт тоже |
|
| |
|
|
snex
Форумчанин
|
|
1.к какому из 9 контактов ком-порта землю цеплять?
2.Как я понял, в схеме с 555ТЛ2 Rx Tx вообще не участвуют, нужны только 2 контака: 3.3В, земля, они и есть интерфейсные? |
|
| |
|
|
sog
Гуру
|
|
1. На 5-й
2. 3.3 В не нужен.
>Rx Tx вообще не участвуют
Как не участвуют?
| Цитата: |
верхний провод (обозначен 1) - RX модема (четвёртый контакт). Нижний провод по схеме(обозначен 2) - на третий контакт модема (TX).
|
|
|
| |
|
|
snex
Форумчанин
|
|
| Rx Tx это что вообще, по определение и конкретно в этом модеме? |
|
| |
|
|
sog
Гуру
|
|
| |
|
|
snex
Форумчанин
|
|
| серьёзно? поискал, нашёл только про мобилы Rx Tx в дата кабелях юзаются, про модемы ничего не нашёл |
|
| |
|
|
kolyanych
Продвинутый форумчанин
 |
|
Не верю
Rx - приём, Tx - передача, т.е. именно те провода, по которым передаются данные. |
|
| |
|
|
foxyra
Форумчанин
Предупреждений : 1
|
|
прошивка то другая льеться нет ???
если кнопка резет не работает ..... то по это му поводу я писал ..но скорей всего это опасно.....
заливайте прошивку factory и во время заливки выключите модем из разетки.....потом зальете прошивку нормальную и все будет работать ..по крайне мере у меня так получилось... |
|
| |
|
|
snex
Форумчанин
|
|
| Цитата: |
прошивка то другая льеться нет ??? |
всмысле другая? прошит длинком
| Цитата: |
заливайте прошивку factory и во время заливки выключите модем из разетки.....потом зальете прошивку нормальную и все будет работать ..по крайне мере у меня так получилось... |
1. как залить factory если доступа нет, только дата кабель собирать.
2.Хотелось бы знать, что и как эта кнопка резет замыкает, и почему не работает на некоторых модемах, саму кнопку проверял - работает, значит на плате дальше не пашет.. |
|
| |
|
|
sfstudio
Продвинутый форумчанин
|
|
| Все кнопки (кроме питания) это softkey, т.е. посажены на gpio линии проца и обрабатывается нажатие ПРОГРАММНО ядром или бутом, т.к. была залита прошивка от другого девайса то линии gpio на которые посажены кнопки могли оказаться иными и ессно на кнопку он реагировать и перестал. По тем же причинам при смене прошивки могут неадэкватно себя вести светодиоды и т.д. и т.п. |
|
| |
|
|
snex
Форумчанин
|
|
| так может и замкнуть эти контакты резета на самом проце? кто в курсе какие контакты на broadcom чипсете замыкать?[/magnet] |
|
| |
|
|
sfstudio
Продвинутый форумчанин
|
|
| А кто его знает какие? Я работаю на акорп и только по ним могу подсказать. |
|
| |
|
|
snex
Форумчанин
|
|
| в моём интрекроссе кнопка изначально неработала, и после перепрошивки в длинк. потому бесплатно их давали "по акции", так думаю |
|
| |
|
|
ВЕТЕР
Гуру
 Предупреждений : 3
|
|
| snex писал(а): |
| потому бесплатно их давали "по акции", так думаю |
Если модемы выдавать бесплатно(условно) то это не значит что в них должны быть различные деффекты и недоработки, лучше было сразу отнести в СЦ |
|
| |
|
|
|
